Quer se trate de configurar uma rede de pequenas e médias empresas, gerir uma sala de servidores completa ou configurar profissionalmente a sua rede doméstica, a escolha do bastidor de ligação certo é fundamental para a fiabilidade de qualquer rede. Com tantas opções de tamanhos, versões e configurações, a escolha pode ser difícil. Mas não se preocupe! Explicamos os principais pontos a considerar e oferecemos dicas práticas. Após a leitura deste artigo, ficará a conhecer as diferenças e saberá qual o rack a escolher.
De quantas unidades preciso? Qual a altura?
Cada armário de servidor ou bastidor de ligação tem uma altura específica, indicada em "U" (unidade) ou "HE" (unidade de altura).
A seguinte regra prática aplica-se aqui: 1U = 1HE = 1,75 polegadas = 4,445 cm.
Por exemplo, se escolher um bastidor de ligação de 18U, pode colocar 18 unidades nesse bastidor. Uma vez que a altura dos dispositivos de rede — como switches Ethernet ou servidores — também é indicada em U, pode facilmente calcular a altura necessária do bastidor de ligação.
Exemplo:
Possui os seguintes dispositivos:
- um servidor de 4U,
- um switch 1U,
- um painel de ligação 1U,
- e uma calha de cabos de 1U.
Qual é a altura mínima necessária para o bastidor de ligação? 4 + 1 + 1 + 1 = 7U.
Dica: Planeie com pelo menos 20% de espaço livre em relação à altura necessária. Isto permite um layout de armário mais flexível e oferece espaço para futuras expansões.
Pode escolher um armário de parede com uma altura de 4U (280 mm) a 27U (1400 mm). Estão disponíveis armários de ligação independentes com uma altura de 12U (720 mm) a 47U (2200 mm).
Qual a largura ideal do armário do servidor?
Os nossos bastidores para servidores e patch racks têm uma largura de 600 ou 800 mm. A largura escolhida não interfere na instalação dos equipamentos, uma vez que ambos os modelos possuem perfis de 19 polegadas para montagem. 19 polegadas é a distância entre os centros dos perfis esquerdo e direito do bastidor. Convertendo, 19 polegadas equivalem a 48,26 cm. A largura de 600 ou 800 mm indica a dimensão exterior, ou seja, o espaço livre junto aos perfis.
Escolhe um patch rack de 600 mm de largura se não tiver muitos cabos para esconder dentro do rack.
Um bastidor de ligação com 800 mm de largura oferece espaço extra, facilitando a instalação. Este armário proporciona um amplo espaço para a gestão de cabos. Além disso, o bastidor de ligação de 800 mm de largura já possui uma calha de cabos vertical em cada canto.
 |  |
Qual a profundidade que o meu armário de servidor precisa de ter?
A profundidade de um rack de servidores ou patch rack é de 600, 800, 1000 ou 1200 mm. Esta é a dimensão exterior. A dimensão interna é aproximadamente 5 cm mais pequena que a dimensão externa. Leia o nosso post no blogue "A profundidade de instalação dos nossos racks de servidores e patch racks" para descobrir a dimensão interna exata. O tamanho necessário depende da profundidade dos seus dispositivos de rede. Não se esqueça de medir o aparelho incluindo as tomadas. Adicione sempre pelo menos 5 a 10 cm de espaço extra para garantir que existe espaço na parte traseira para os cabos e circulação de ar.
- Armários de servidor com 600 mm de profundidade
- Armários de servidor com 800 mm de profundidade
- Armários de servidor com 1000 mm de profundidade
- Armários de servidor com 1200 mm de profundidade

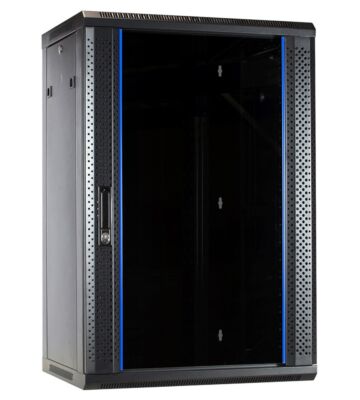

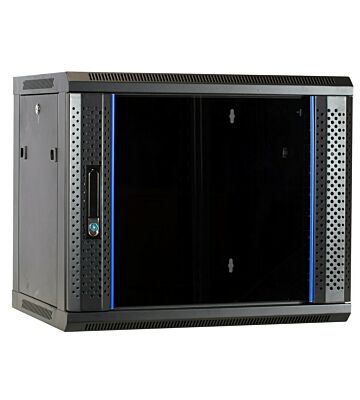

Quando escolher um armário de parede?
Os armários de parede têm um tamanho compacto, o que permite colocá-los praticamente em qualquer lugar. São a solução perfeita para armazenar em segurança equipamentos pequenos, sendo particularmente adequados para redes domésticas e pequenas empresas. Os nossos armários de parede estão disponíveis com 450 mm e 600 mm de profundidade.
Os armários de parede com 600 mm de profundidade estão disponíveis em 2 versões: com profundidade total de instalação e armários de parede giratórios.
Os armários de parede giratórios são compostos por duas partes: uma estrutura e uma secção giratória. A estrutura tem 150 mm de profundidade e está fixa à parede. A secção giratória tem 450 mm. Qual a vantagem de um armário de parede rotativo? A parte traseira dos equipamentos de rede permanece acessível mesmo após a instalação. Isto simplifica a instalação e a manutenção.
Atenção: Para armários de parede inclináveis, a profundidade máxima de instalação é de 450 mm!
 (Fotografia: armário de parede giratório - vista superior) |
Qual a porta que devo escolher?
Pode escolher entre uma porta de vidro ou uma porta perfurada.

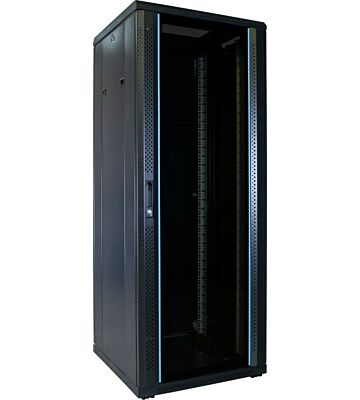

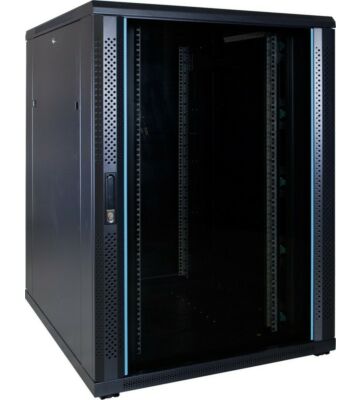

Escolhe uma porta de vidro se a maior parte da sua rotina for ligar cabos dentro do armário. Por isso, um armário com porta de vidro é também chamado de armário de ligação. Neste caso, não existem dispositivos dentro da caixa que gerem muito calor. Pense, por exemplo, em painéis de ligação ou uma central telefónica. O armário de ligação com porta frontal em vidro possui uma porta traseira em aço maciço. Este armário oferece uma boa proteção contra ruídos e garante uma menor entrada de pó.

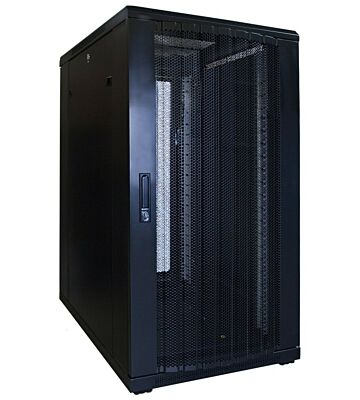

Uma porta perfurada garante uma melhor ventilação. Este armário é utilizado para acomodar servidores. Por isso, é chamado de armário para servidores. A porta traseira também é perfurada. A partir de uma altura de 42U, estes armários para servidores possuem uma porta traseira bipartida (em duas partes).
Bastidor de ligação para casa
Um bastidor de ligação residencial é ideal para armazenar os seus equipamentos de rede — como modems, routers, NAS ou switches — de forma organizada e segura. Com um bastidor compacto de parede ou um pequeno bastidor de ligação de 12U para instalação no chão, mantém tudo organizado e protegido contra o pó. Além disso, um bastidor de ligação residencial é silencioso e adequado para expansão, por exemplo, no caso de adicionar dispositivos inteligentes mais tarde. Desta forma, estará preparado para o futuro — sem a confusão dos cabos.
Benefícios dos nossos bastidores para servidores
Os nossos armários oferecem diversos recursos práticos. Entre eles:
- Orifícios de ventilação nos painéis inferior e superior.
- Entrada de cabos na parte superior e inferior. Desta forma, escolhe por onde entram os cabos.
- Fechaduras na porta da frente, porta traseira e painéis laterais. Recebe 2 chaves por fechadura.
- 20 porcas gaiola para montagem de diversos acessórios nos perfis de 19 polegadas. A fixação é mais fácil com uma Ferramenta super resistente para porcas de gaiola e uma Utensílio para porcas de gaiola .
- 4 pés niveladores com altura ajustável para nivelar o bastidor de ligação.
