A ligação de um painel de ligação é uma parte importante da instalação de uma rede. Com um painel de ligação, liga dispositivos à rede. Neste artigo, irá aprender quais os 4 passos que precisa de seguir para ligar corretamente um painel de ligação blindado e um não blindado.
Como funciona um painel de ligação?
Um painel de ligação é um painel plano com várias portas na parte frontal e traseira. É utilizado para gerir cabos de diversas origens e encaminhá-los para diferentes destinos. Por exemplo, um painel de ligação pode ser utilizado para cablar um bastidor de distribuição. Os cabos de entrada estão ligados à parte traseira do painel de ligação, enquanto as portas frontais são utilizadas como saídas para cabos de ligação com conectores RJ45 que vão para, por exemplo, uma smart TV, uma PlayStation ou um computador portátil.
Um painel de ligação permite organizar, rastrear e manter cabos com facilidade, melhorando o desempenho da rede e reduzindo o tempo de inatividade. Neste artigo, mostramos, com fotos, como ligar um painel de ligação corretamente.
Nota: o painel de ligação pode ter um aspeto diferente dependendo da categoria (Cat 5e, 6, 6a ou 7). Isto também pode acontecer consigo, mas os procedimentos são os mesmos para todos os tipos de painel de ligação.
Está a ligar os cabos de instalação a um painel de ligação blindado (STP ou FTP)?
De seguida, clique aqui e aceda ao plano passo a passo para essa ligação.
Etapa 1: a preparação

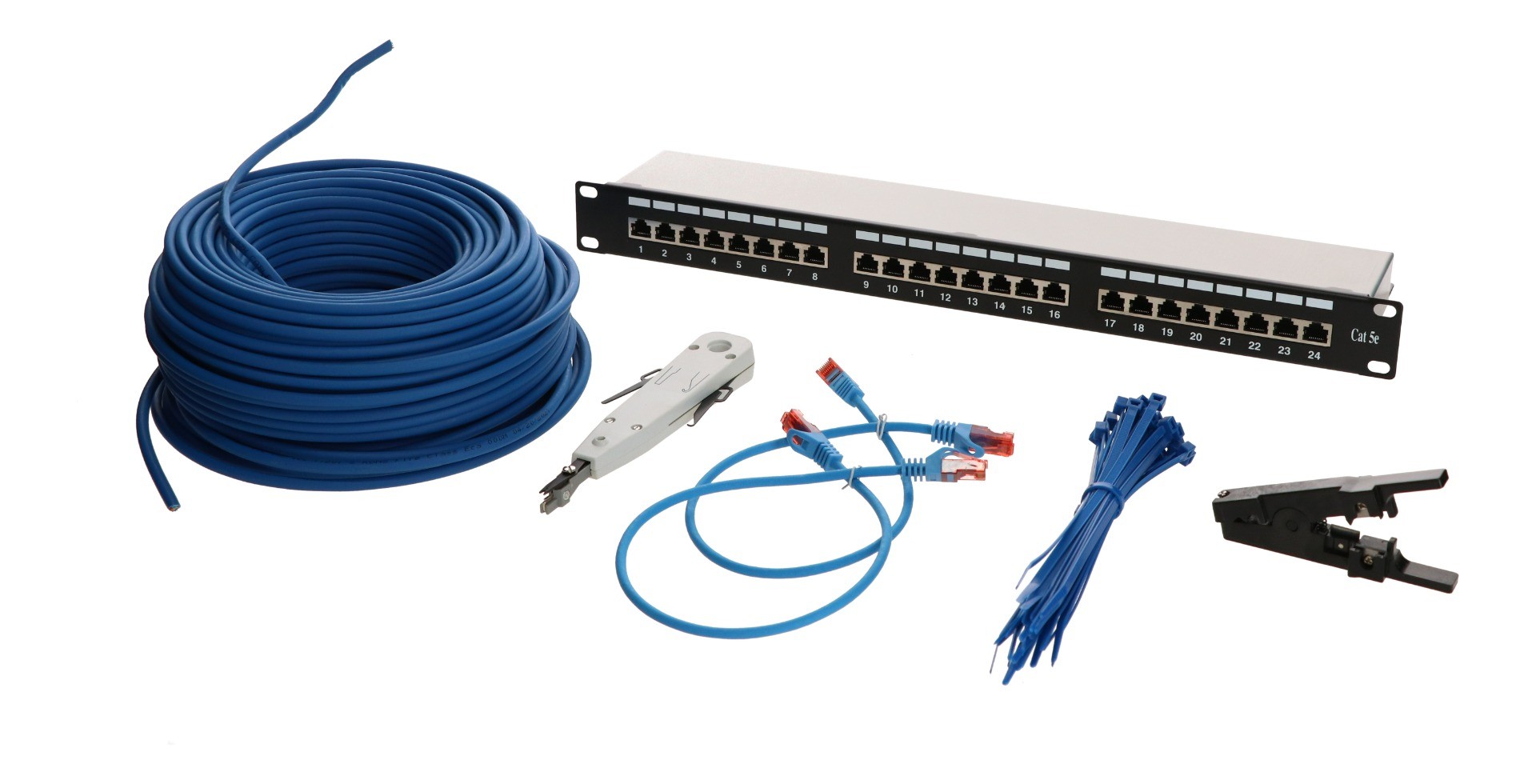

Pretende instalar um painel de ligação num rack de distribuição. Reúna todos os artigos necessários na estação de trabalho. Vai precisar do seguinte:
- um painel de ligação UTP
- um descascador de cabos
- ferramenta LSA
- Cabo UTP Danicom Cat 5e, 6, 6a ou 7 em bobine (rígido)
- Abraçadeiras de cabo
- opcional: cabos de ligação
Atenção: certifique-se de que o painel de ligação é da mesma categoria que a instalação e os cabos de ligação. Isto garante a melhor ligação possível ao cabear o painel de ligação.
Passo 2: cortar os cabos

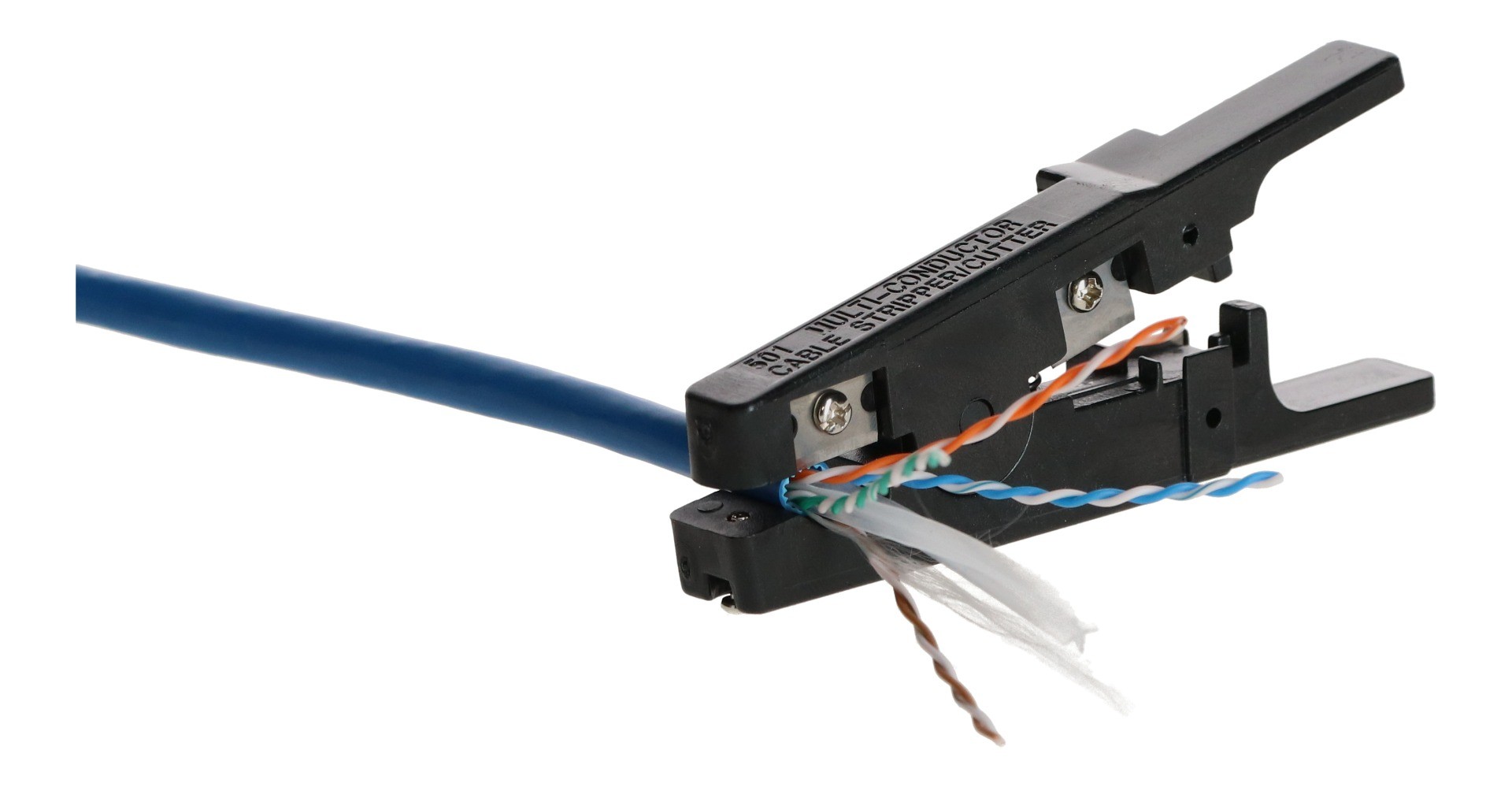

Assim que tiver todos os materiais necessários no local de trabalho, inicie o segundo passo: cortar o cabo. Pode cortar o cabo facilmente utilizando um decapador de cabos. Pegue no cabo rígido no carretel, descasque aproximadamente 6 cm e, em seguida, retire o fio de nylon. Certifique-se de que a codificação no cabo permanece visível. Está a trabalhar com vários cabos de instalação? Assim, certifique-se de que corta todos os cabos com o mesmo comprimento.
Passo 3: Ligar o cabo de instalação
Nesta etapa, irá ligar o cabo de instalação ao painel de ligação. Na Europa, utilizamos a norma 'B ' para as ligações. A norma B especifica a sequência de cores dos cabos. A sequência é apresentada abaixo.
Acabamento de acordo com a norma europeia B.
A norma europeia B ( EN 50173-1 ) fornece orientações para a instalação e gestão de redes. Esta norma garante uma rede de elevada qualidade. Como todos os dispositivos na Europa estão ligados de acordo com esta norma, pode ter a certeza de que a instalação é segura e feita corretamente. Verá também a letra ' A ' no painel de ligação. Isto significa que está ligado à norma A. Esta é outra forma de ligar um painel de ligação, mas não é recomendada.

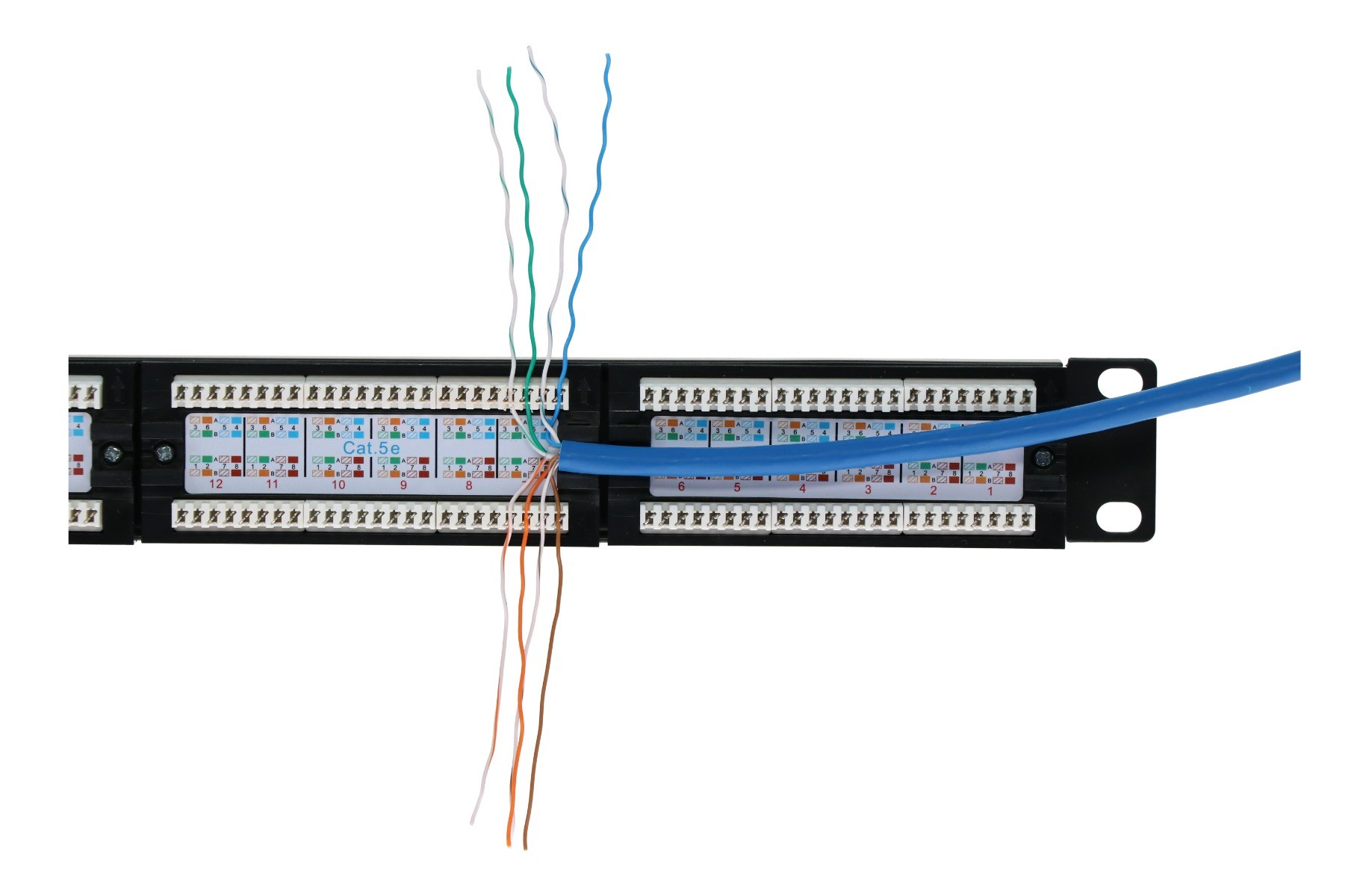

Coloque os pares de fios na ordem de cores correta na ranhura do painel de ligação.
Está a trabalhar com vários cabos de instalação? Assim, trabalhe sempre da direita para a esquerda, de forma a que os novos cabos se sobreponham aos anteriores. Desta forma, os cabos já ligados não atrapalham a ligação dos novos.
Agora, torça o excesso de fio juntamente com a ponta onde o irá cortar no passo seguinte, utilizando o alicate LSA (alicate de corte).
Passo 4: finalização com o alicate LSA

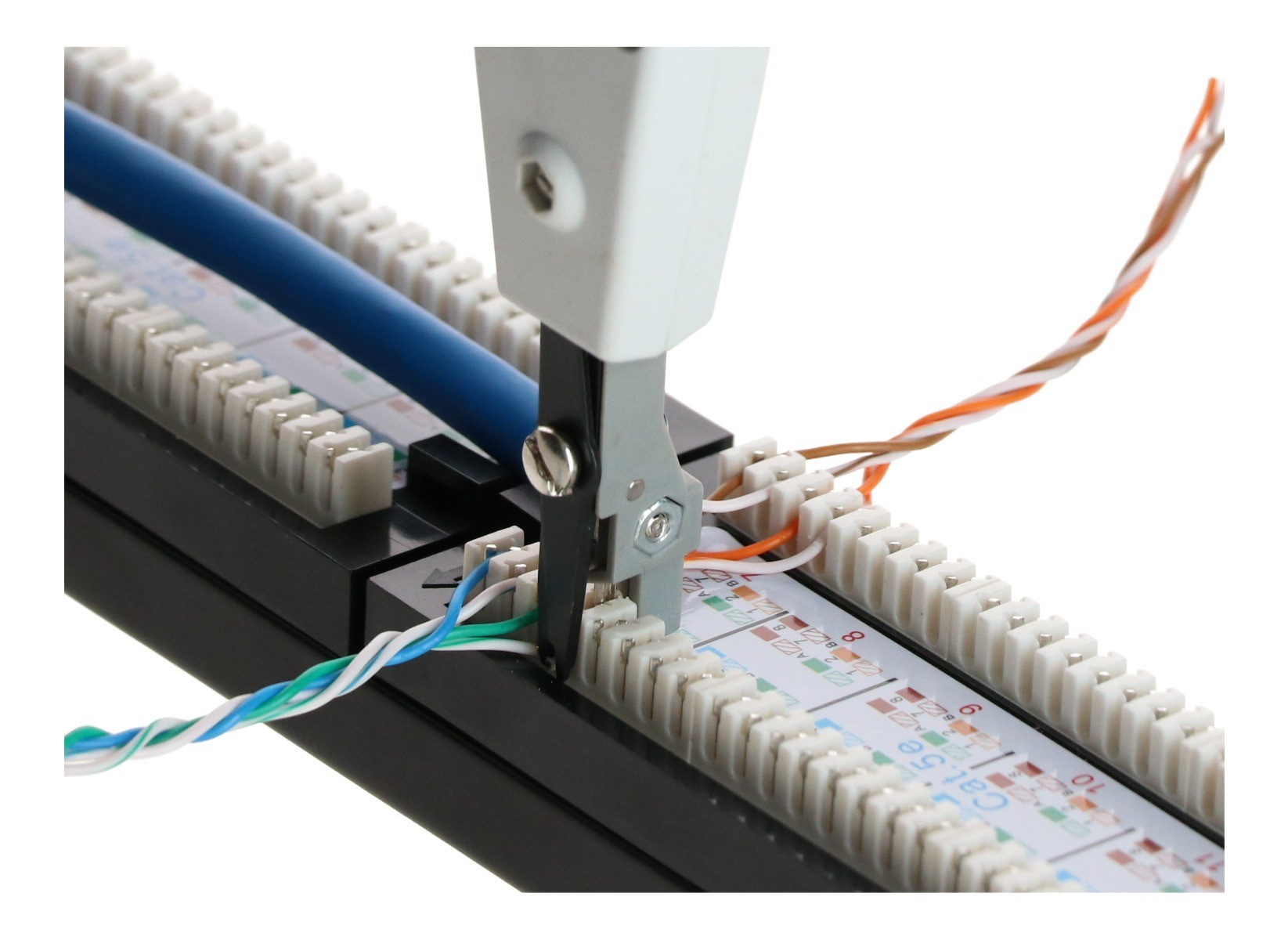

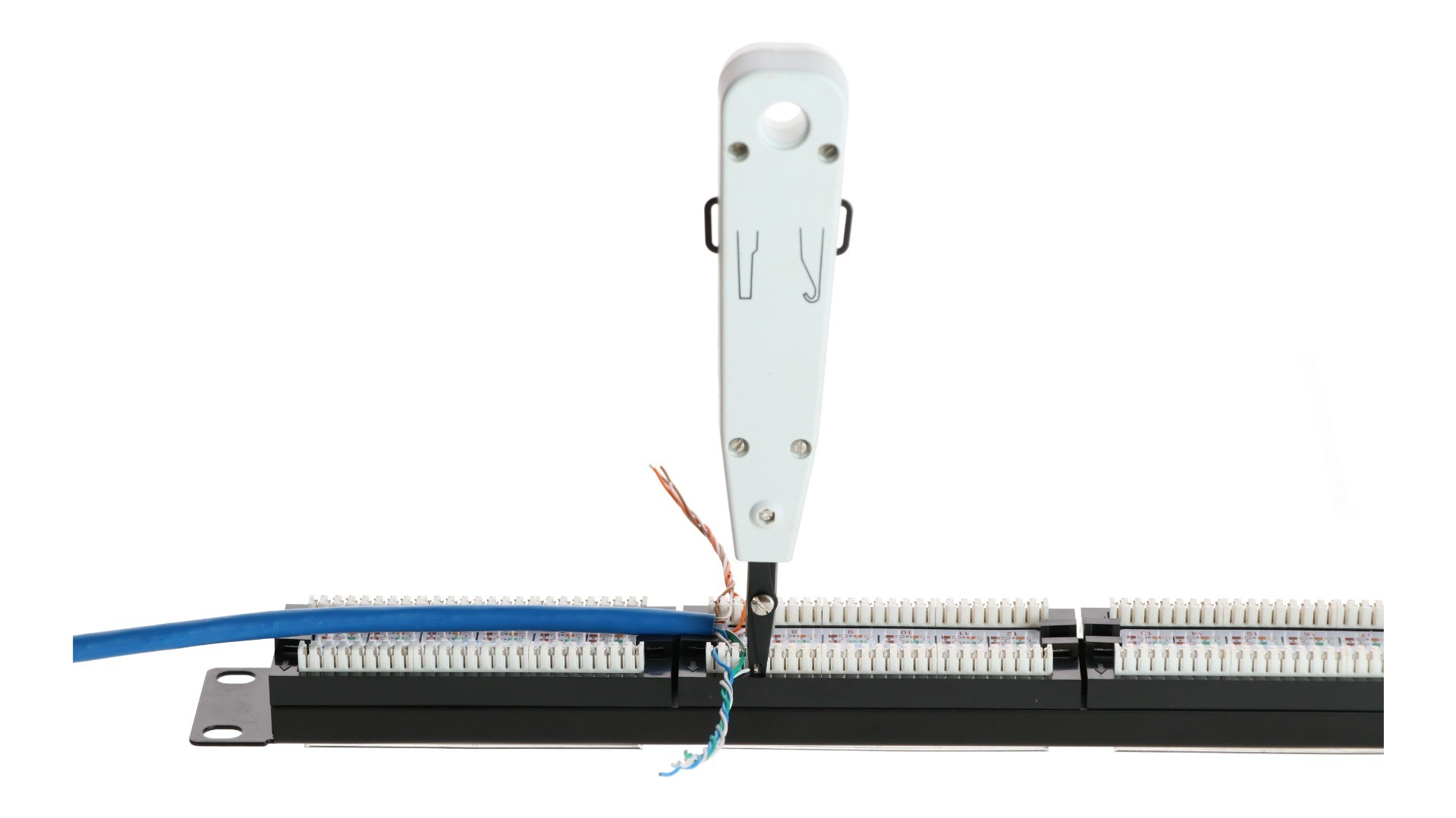

Pegue no alicate LSA (alicate de pressão). Utilize-o para pressionar os fios nos pontos de contacto do painel de ligação corretamente. Faça-o com cuidado, pois isso garante a fixação da ligação. Nota: certifique-se de que a tesoura preta está do lado de fora das ranhuras para cortar o cabo de instalação do lado correto.
Passo 5: Fixação e agrupamento do cabo de instalação
Quase concluiu a instalação no painel de ligação. Como passo final, precisa de ocultar o cabo de instalação de forma organizada. Existem duas formas de o fazer.

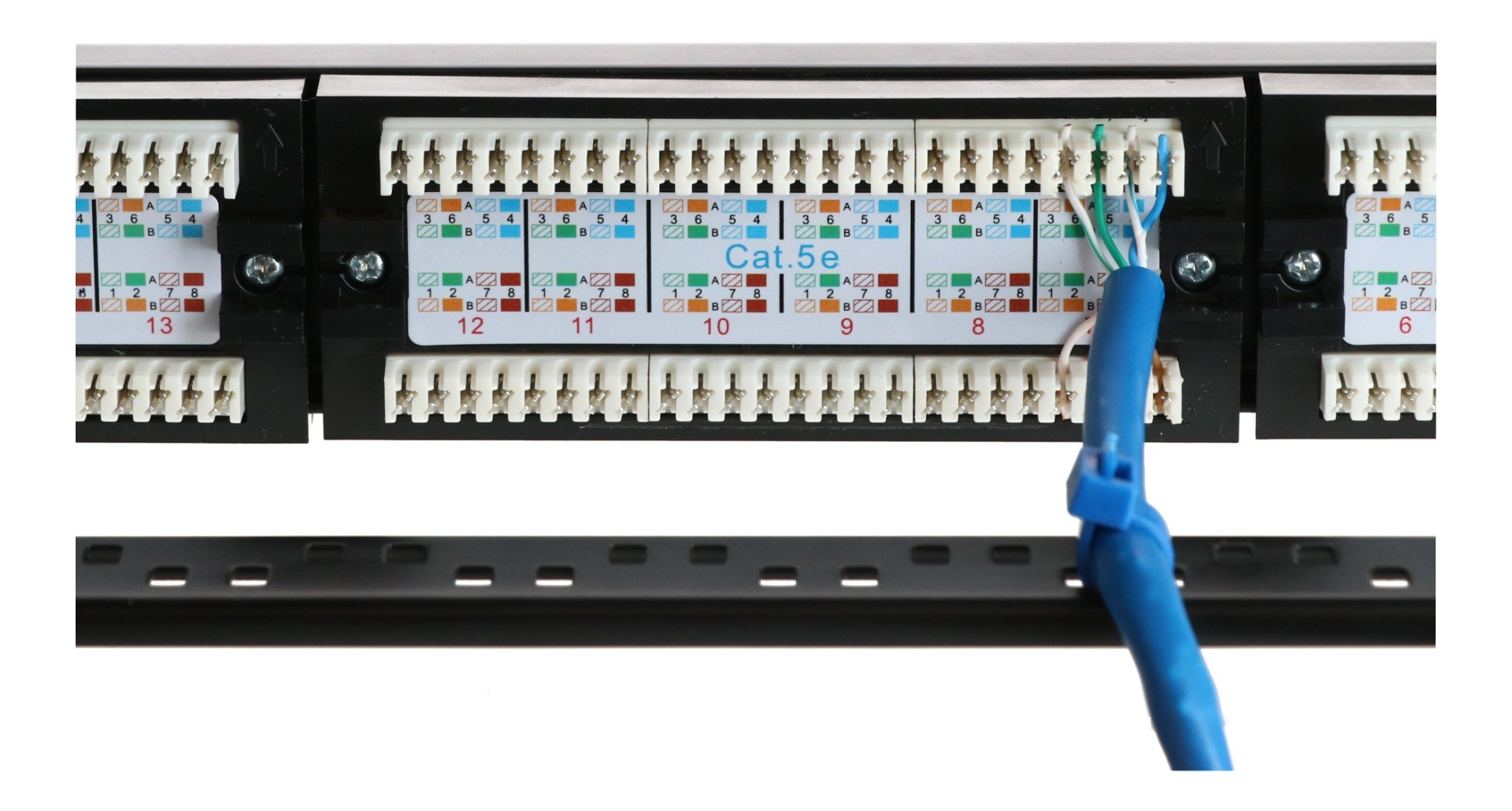

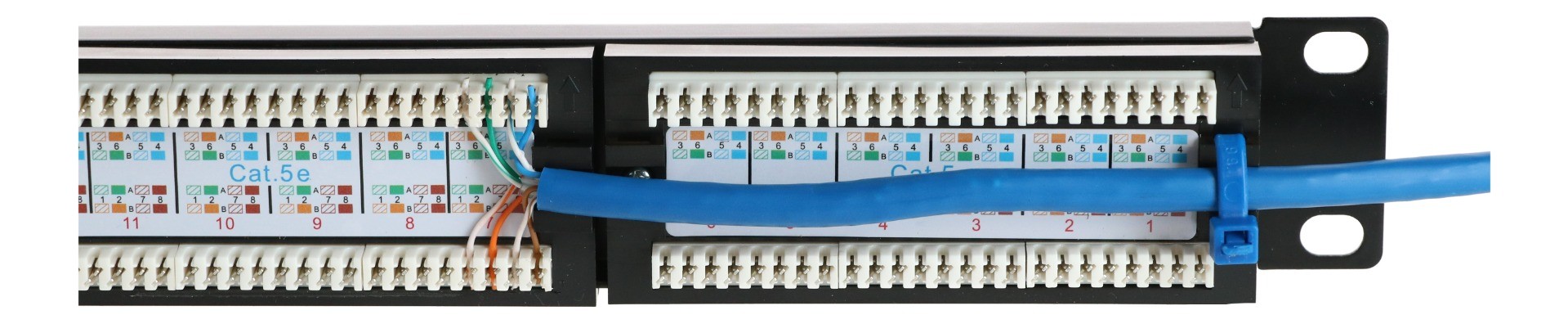

1. Pode optar por ligar cada cabo individualmente à parte traseira do painel de ligação. Fixe o feixe de cabos ao suporte fornecido utilizando abraçadeiras.
2.º A segunda opção é particularmente adequada se estiver a utilizar vários cabos de instalação e quiser ocultá-los como uma única unidade, por exemplo, numa calha para cabos. Agrupe os cabos à esquerda ou à direita. Em seguida, fixe todos os cabos juntos com uma abraçadeira de nylon.
Como passo final, insira os cabos de ligação necessários nas portas corretas do outro lado do painel de ligação para estabelecer a ligação com os dispositivos. A instalação dos cabos de ligação no painel de ligação está concluída!
Ligar um painel de ligação STP ou FTP
Vai ligar cabos de instalação blindados e um painel de ligação blindado? Então siga os passos abaixo.
Etapa 1: a preparação
Certifique-se de que reúne todos os materiais. Vai precisar disto:
- um painel de ligação STP ou FTP
- um descascador de cabos
- ferramenta LSA
- Cabo Danicom CAT 5e, 6, 6a ou 7(S)/FTP em rolo (rígido)
- Abraçadeiras de cabo
- opcional: cabos de ligação
Atenção: certifique-se de que o painel de ligação é da mesma categoria que a instalação e os cabos de ligação. Isto garante a melhor ligação possível.
Passo 2: cortar os cabos

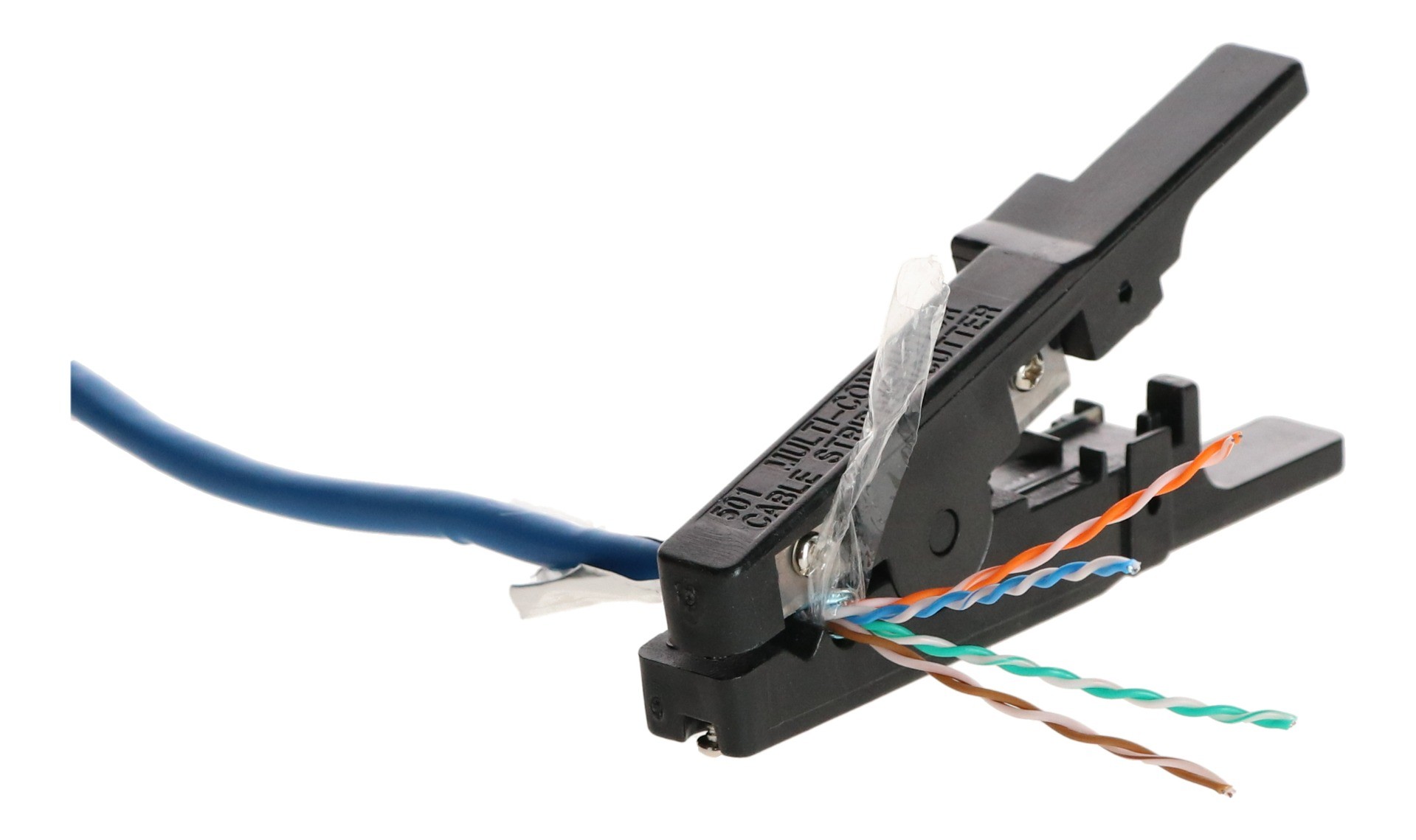

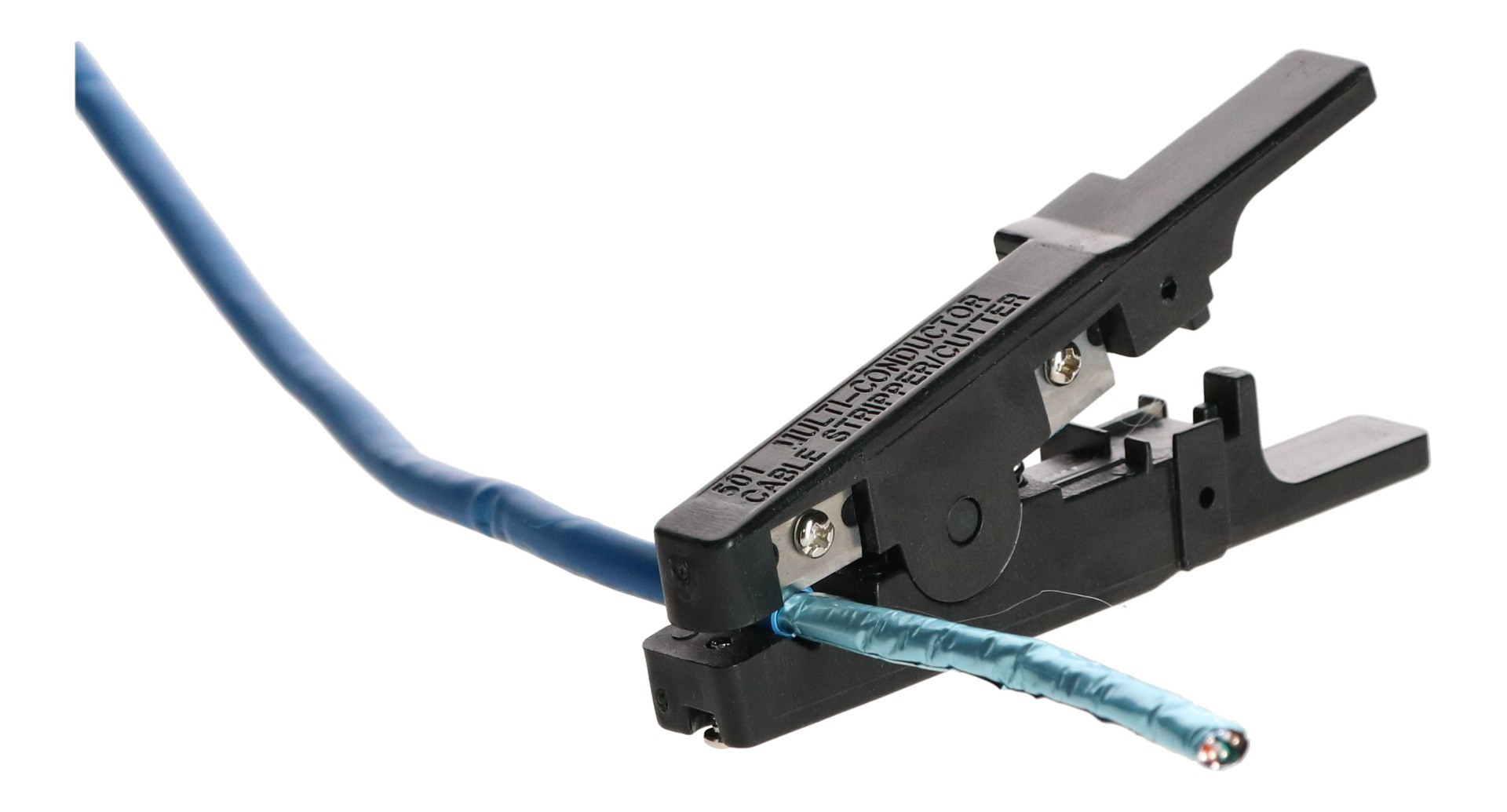

Pegue no cabo de instalação rígido enrolado, descasque cerca de 6 cm com o alicate de decapagem e dobre a folha de alumínio para trás. De seguida, retire a película plástica (se existir) e enrole o fio de terra à volta da folha de alumínio dobrada.
Passo 3: Ligar o cabo de instalação

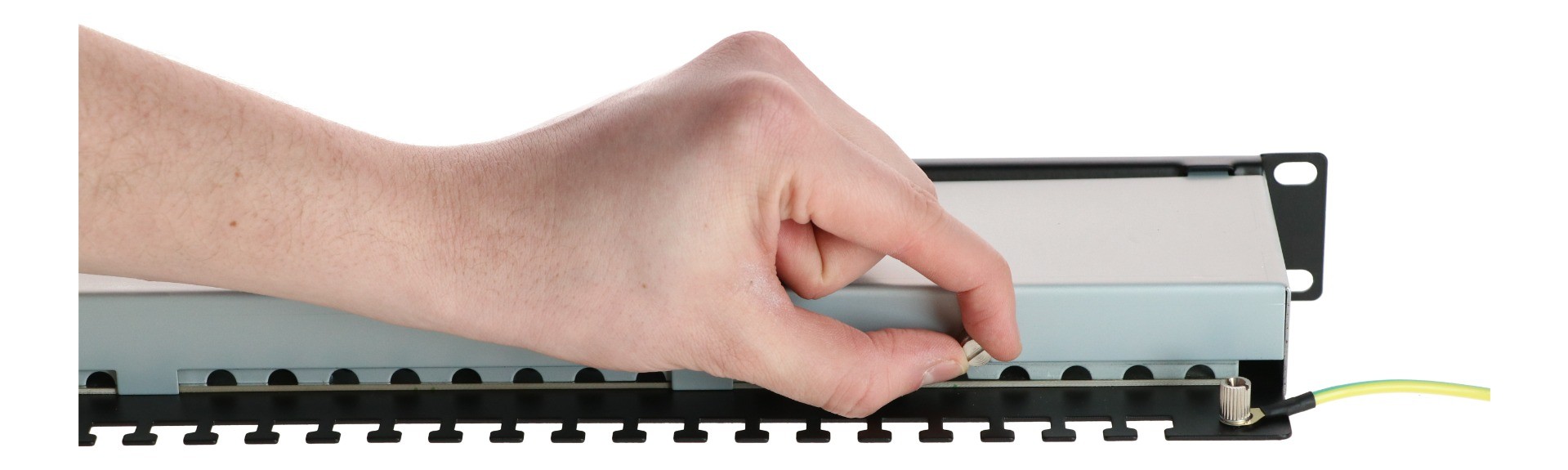

Pegue no painel de ligação e coloque-o à sua frente, de forma a que as portas de ligação fiquem viradas para longe de si. Em seguida, retire a tampa de proteção. Para tal, desaperte os parafusos.

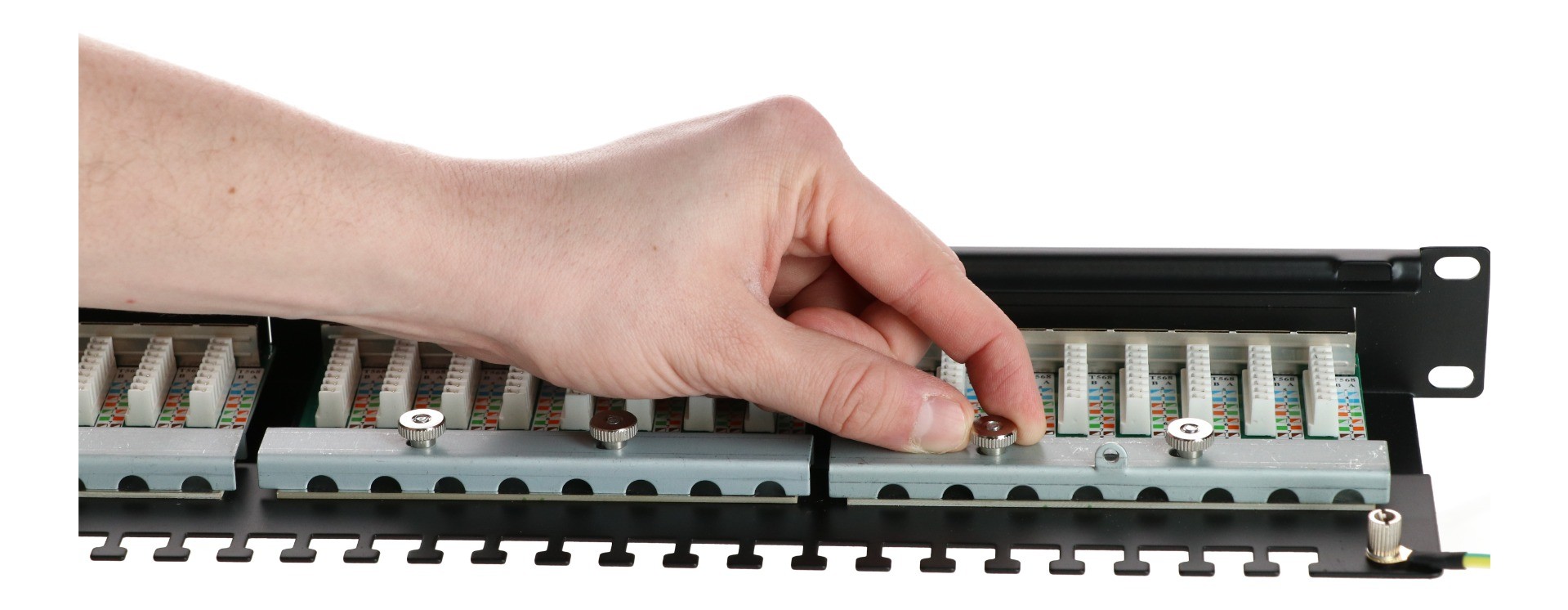

Retire também a braçadeira do cabo.

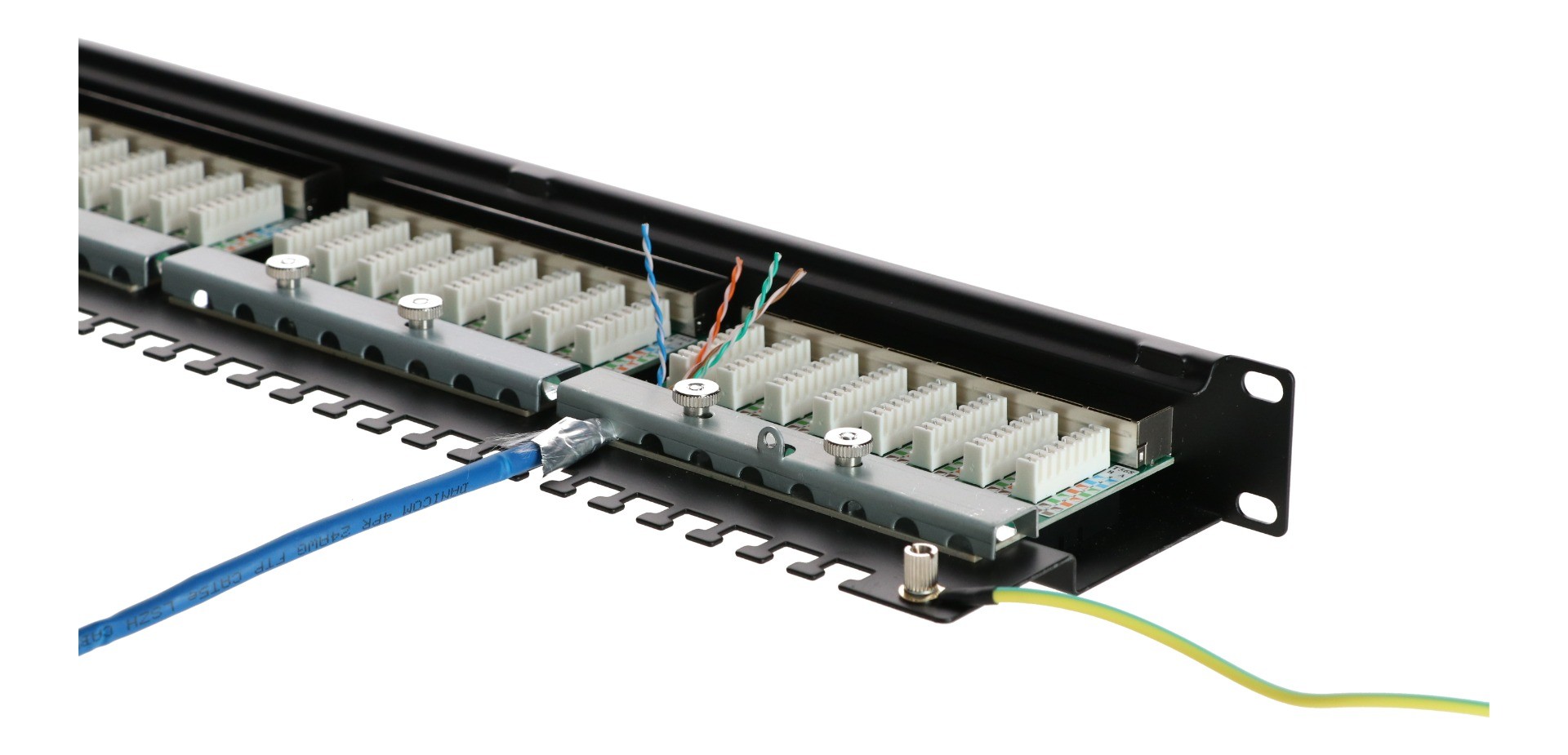

Coloque o cabo com a secção à volta da qual enrolou o fio de terra por baixo da braçadeira e aperte bem o parafuso. Remova o excesso de folha de alumínio.

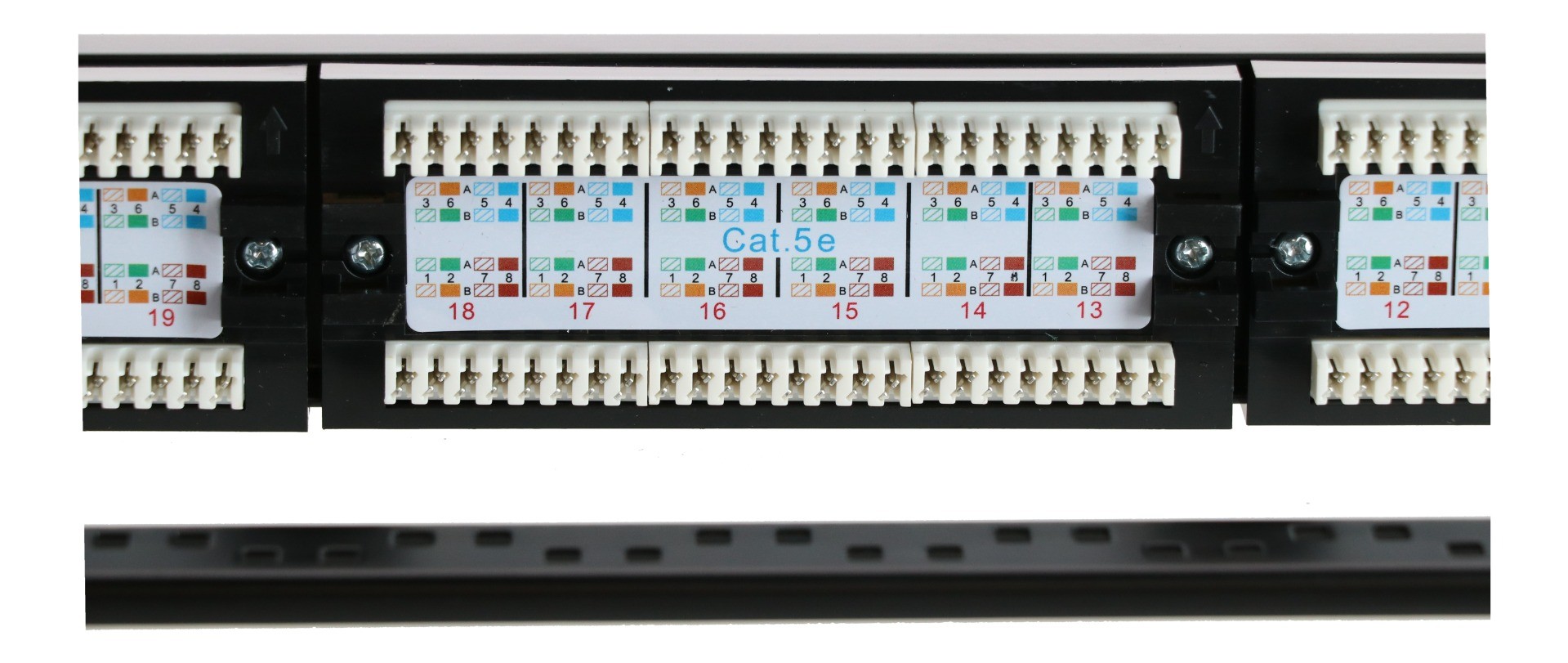

Agora, ligue o cabo de instalação ao painel de ligação. Na Europa, utilizamos a norma 'B' para as ligações. A norma B especifica a sequência de cores dos cabos. Também pode ver esta sequência representada no seu painel de ligação.
Acabamento de acordo com a norma europeia B.
A norma europeia B ( EN 50173-1 ) fornece orientações para a instalação de redes. Como todos os dispositivos na Europa estão ligados de acordo com esta norma, pode ter a certeza de que a instalação é segura e feita corretamente. Verá também a letra ' A ' no painel de ligação. Isto significa que segue a norma A. Esta é outra forma de ligar um painel de ligação, mas este método não é recomendado.
Leia mais sobre a norma europeia B e a sequência de cores.
Passo 4: finalização com o alicate LSA

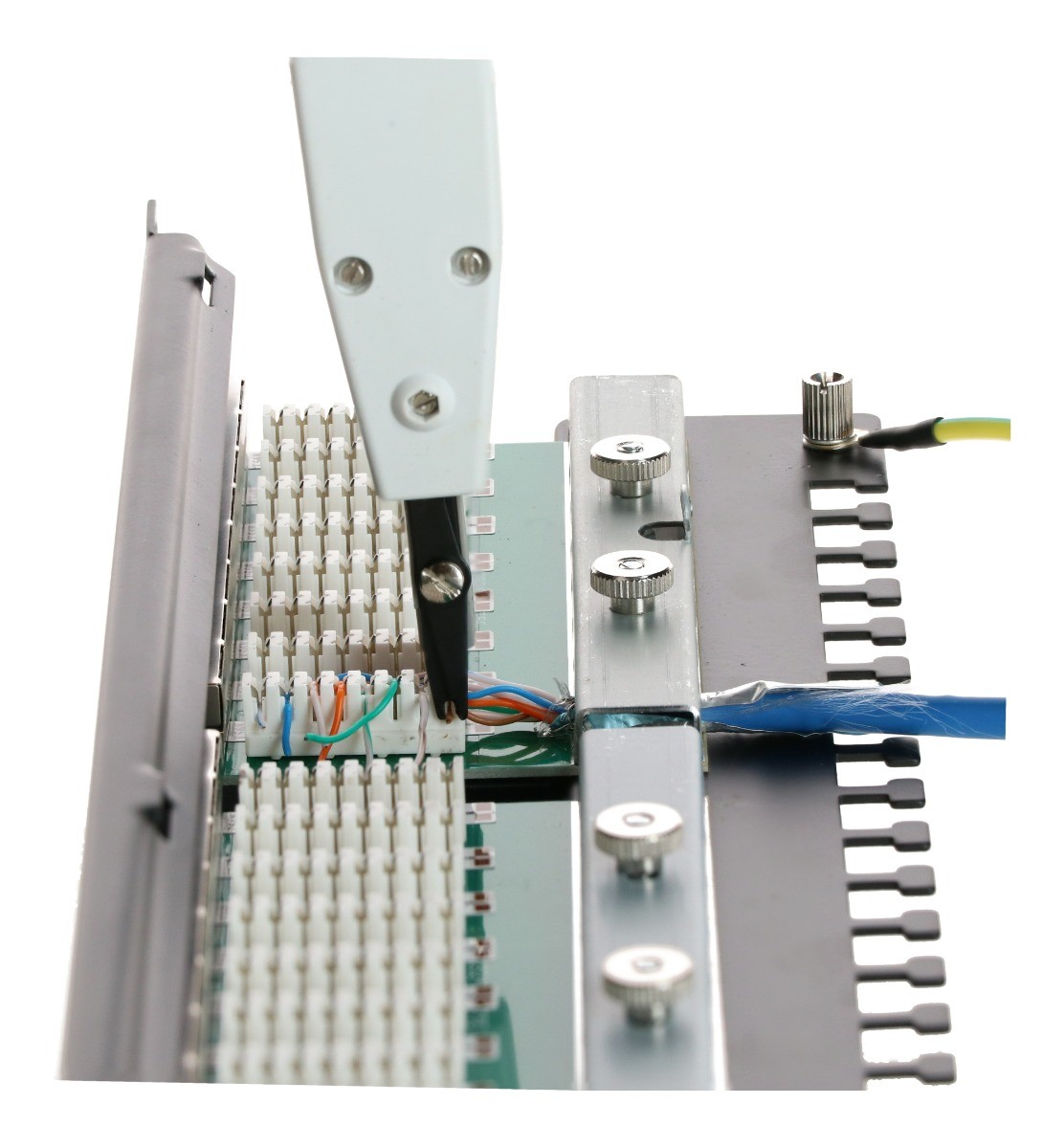

Pegue no alicate LSA (alicate de pressão). Utilize-o para pressionar os fios nos pontos de contacto do painel de ligação corretamente. Faça-o com precisão, pois isso garante a fixação da ligação. Nota: certifique-se de que a tesoura preta está do lado de fora das ranhuras para cortar o cabo de instalação do lado correto.
Passo 5: Ligar o cabo de instalação

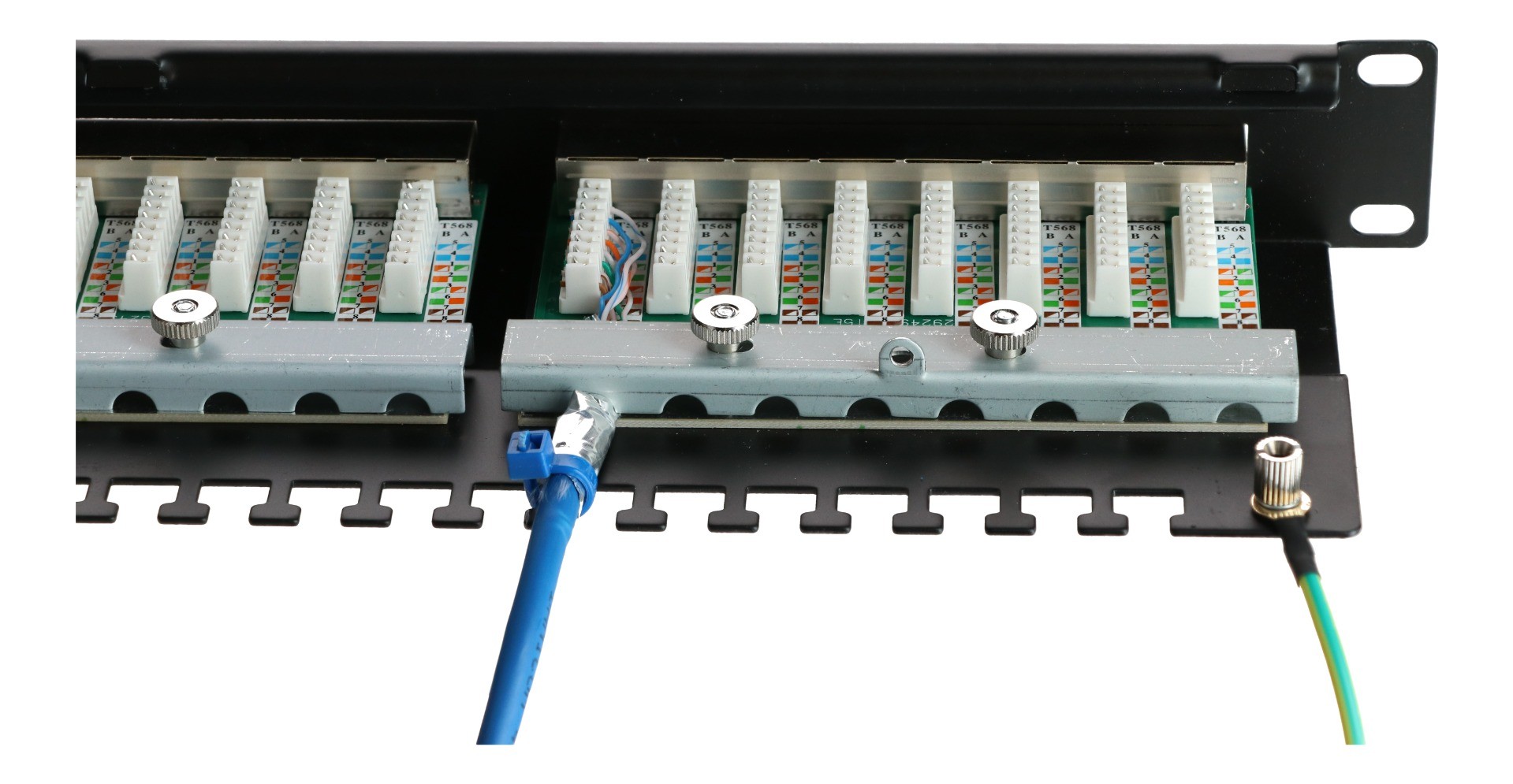

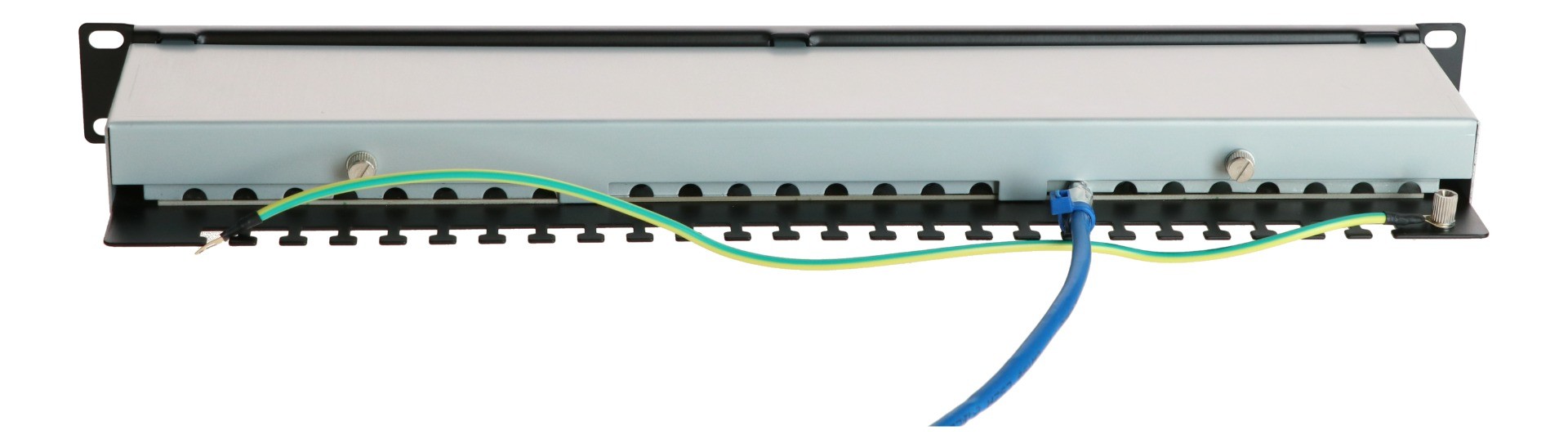

Em seguida, fixe o cabo com uma abraçadeira e aparafuse a tampa de volta. Se necessário, pode ligar o fio de terra a um ponto de ligação à terra no painel de ligação.
Agora volte a colocar a tampa protetora no painel de ligação.
Como passo final, insira os cabos de ligação necessários nas portas corretas do outro lado do painel de ligação para estabelecer a ligação com os dispositivos. A instalação dos cabos de ligação num painel de ligação blindado está concluída!
