Para ter uma ligação à internet, é necessário ligar um cabo de rede a um conector ou a uma tomada de parede. Na parte interior do cabo, verá que os fios têm uma isolamento colorido. As cores indicam a ordem pela qual os pares de fios estão ligados. Mas qual é a ordem correta?

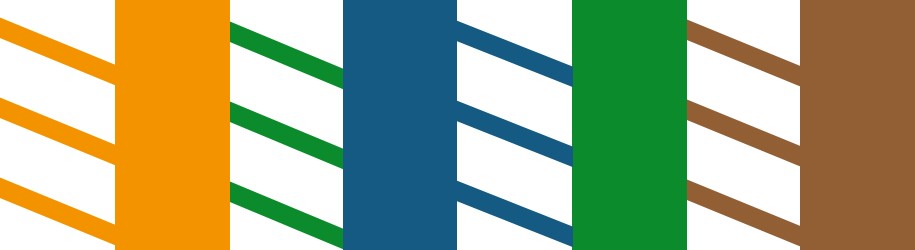

Configuração padrão de cablagem de rede
A principal razão para a utilização de códigos de cores nos cabos de rede é evitar confusão e garantir que o cabo está ligado corretamente. Isto é essencial para o bom funcionamento da rede e para o fluxo de dados ideal.
O cabo UTP é constituído por 8 fios, cada um com uma cor diferente. As cores são sempre as mesmas, o que facilita a ligação correta do cabo de rede.
Código de cores A ou B

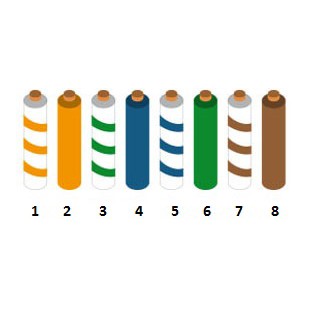

Existem dois códigos de cores diferentes para os cabos de rede: o EIA/TIA-568A, ou norma A, e o EIA/TIA-568B, a norma B. Na Europa, é comum utilizar-se o código de cores da norma B (568B). Assim, liga os fios a um conector RJ45 ou a uma tomada de parede de acordo com o código de cores da norma B. A sequência de cores é a seguinte:
1. Branco-laranja
2. Laranja
3. Branco-verde
4. Azul
5. Branco-azul
6. Verde
7. Branco-castanho
8. Castanho
Código de cores dos conectores RJ45

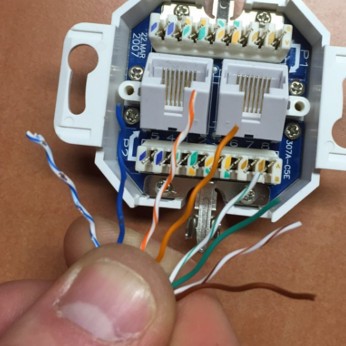

Ao ligar um cabo de rede ao tomadas de parede deve também seguir a sequência de cores de acordo com a norma B. No entanto, é importante prestar muita atenção à sequência de numeração indicada na tomada de parede. Para as caixas de encastrar da nossa gama, a sequência de ligação é 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.
Como pode ver, os pares de fios na foto abaixo devem ser instalados numa ordem diferente. Por isso, o esquema na tomada determina sempre a ordem dos fios:
- Branco-azul (5)
- Azul (4)
- Branco-alaranjado (1)
- Laranja (2)
- Branco-verde (3)
- Verde (6)
- Branco-castanho (7)
- Castanho (8)
Qual é a sequência de cores num cabo crossover?
Com um cabo crossover, o padrão B (568B) é utilizado numa extremidade e o padrão A (568A) na outra. A sequência de cores de acordo com a norma A é a seguinte:
- Branco-verde (3)
- Verde (6)
- Branco-alaranjado (1)
- Azul (4)
- Branco-azul (5)
- Laranja (2)
- Branco-castanho (7)
- Castanho(8)
