De que profundidade precisa realmente para o seu patch rack? O tamanho necessário do patch rack ou do rack de servidores depende dos dispositivos de rede que pretende instalar. Na nossa loja, as dimensões indicadas são as dimensões exteriores dos bastidores. Neste artigo, mostramos o espaço interior disponível através de desenhos.

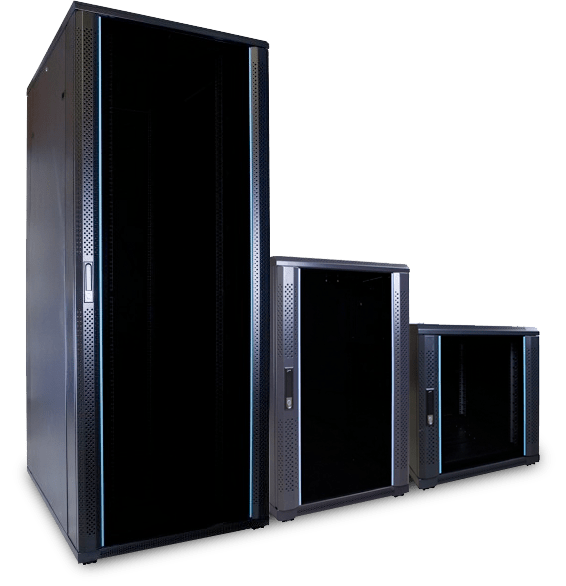

Diversas dimensões externas
Os armários de parede e os bastidores para servidores estão disponíveis em vários tamanhos. Um armário de parede tem 450 ou 600 mm de profundidade. Um bastidor para servidores independente tem 600, 800, 1000 ou 1200 mm de profundidade.
Qual a profundidade de bastidor necessária?
Para determinar a profundidade necessária do armário, meça primeiro a profundidade do dispositivo de rede mais profundo que será instalado no armário do servidor. Adicione cerca de 5 a 10 centímetros a essa profundidade. É preciso reservar esse espaço extra para cabos e circulação de ar. Depois de fazer este cálculo, saberá a profundidade ideal do armário.
Dentro de um armário de parede ou de servidor, existem quatro perfis verticais, um em cada canto. É nestes perfis que os dispositivos de rede são fixados. A profundidade dos perfis de montagem é ajustável. Isto é útil, por exemplo, se quiser instalar um dispositivo pesado não só na parte da frente, mas também na parte de trás. Também pode ajustar o espaçamento para que coincida com os carris telescópicos do seu servidor. Posicionando os perfis verticais mais próximos ou mais afastados, ajusta o espaçamento com precisão.
Padrão com 19 polegadas de largura
A moldura de montagem de servidores e bastidores de parede tem o tamanho padrão de 19 polegadas, ou 48,26 cm. E como 19 polegadas é uma largura padrão para equipamentos de rede, os seus dispositivos de 19 polegadas encaixarão sempre perfeitamente num bastidor de servidor de 19 polegadas.
Armários de parede
Nas ilustrações abaixo, indicamos a profundidade máxima de instalação por armário. Os desenhos à esquerda mostram as molduras de montagem com o espaçamento padrão. O desenho da direita mostra a distância máxima entre as molduras e as dimensões interiores totais. Clique no botão abaixo do desenho para visualizar o armário de parede correspondente na nossa loja.

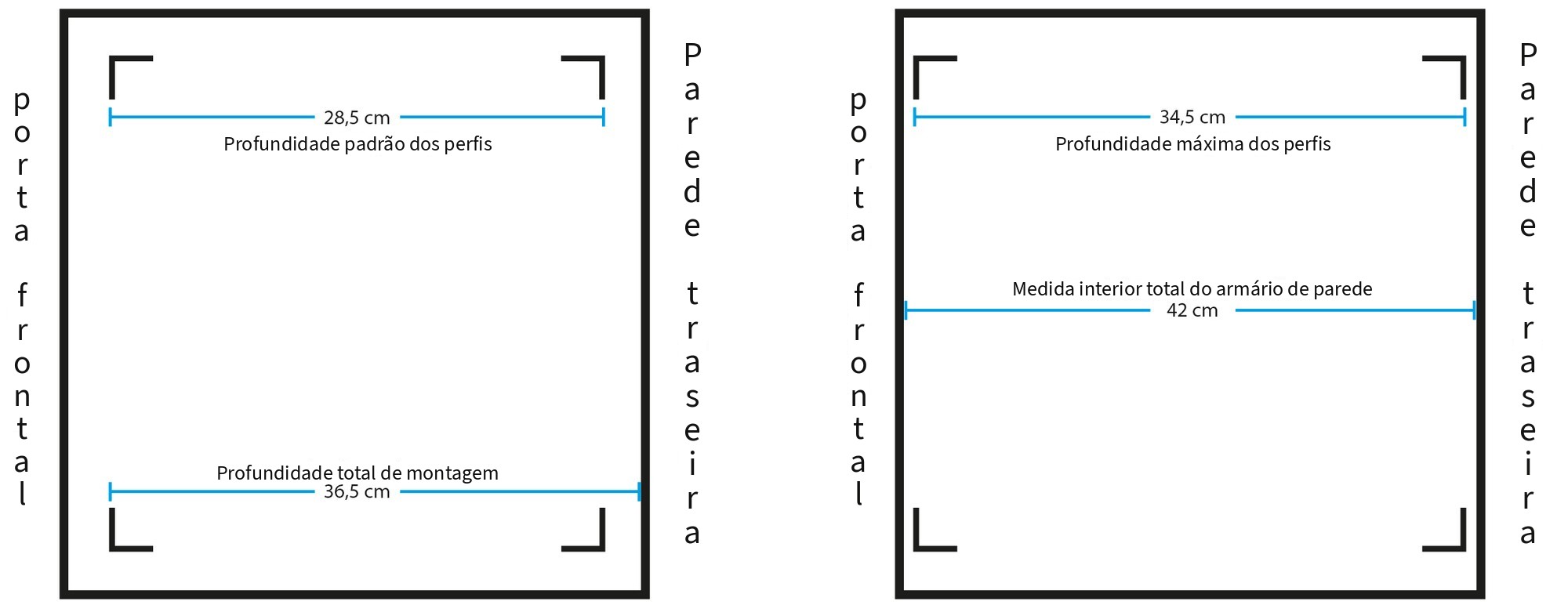

Armário de parede com 450 mm de profundidade:
 |

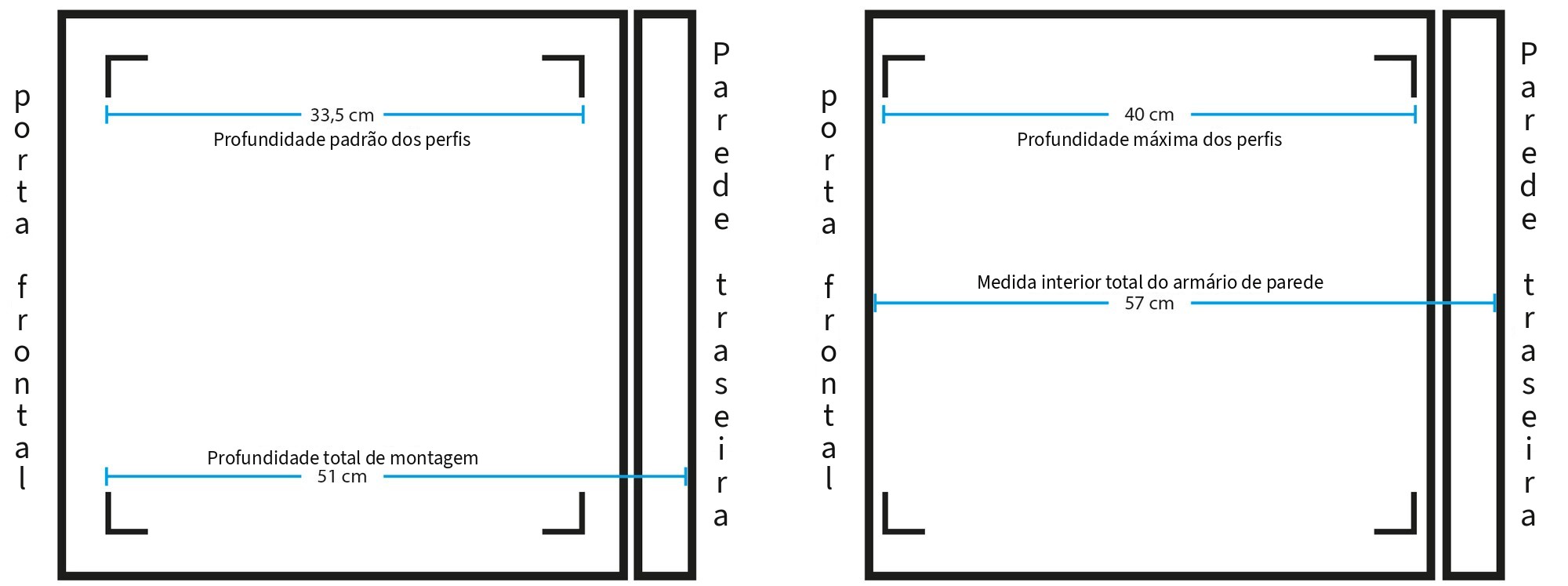

Armário de parede com 600 mm de profundidade , giratório:
 |

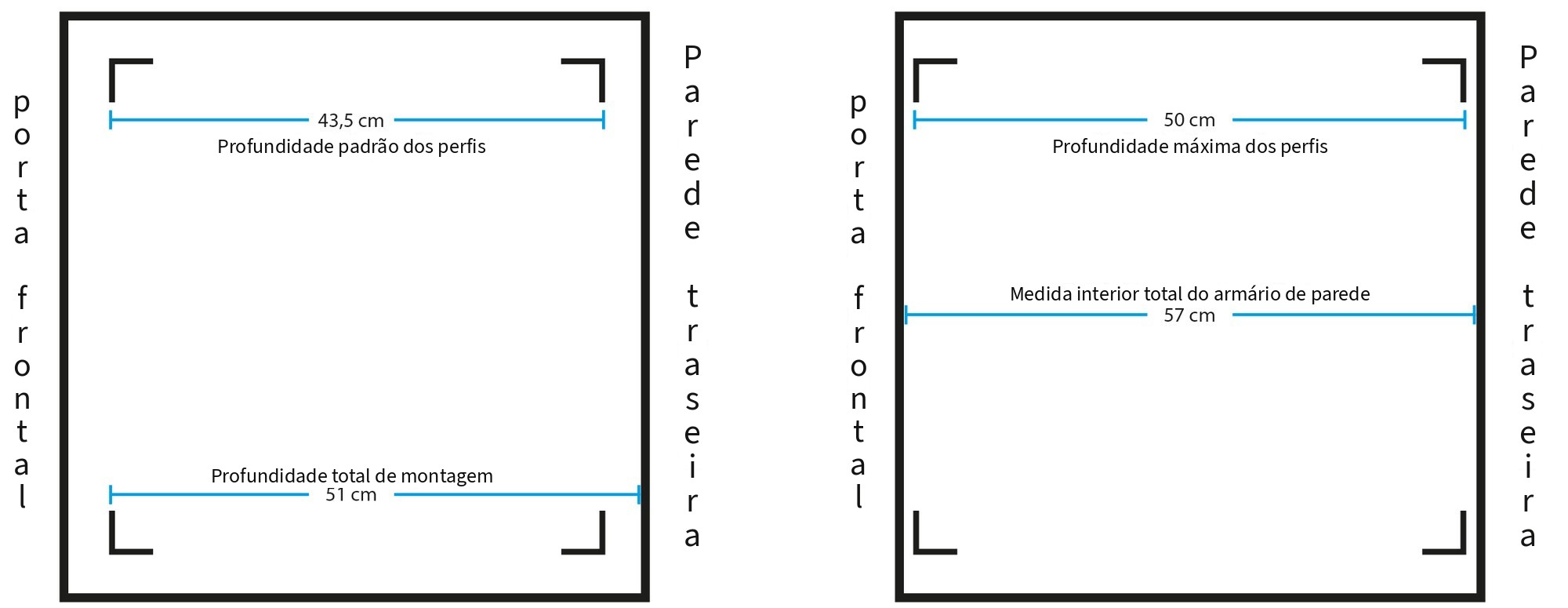

Armário de parede com 600 mm de profundidade, profundidade total de instalação:
 |
Armário de ligação pouco profundo
Um armário de parede com 450 ou 600 mm de profundidade é demasiado grande? E precisa de um armário plano e pouco profundo? Então escolha um flatbox. Como os dispositivos de rede estão montados neste bastidor de 19 polegadas, é um patch box raso que — dependendo da versão — está apenas a 14 a 25 cm da parede. Isto corresponde a racks de 3U a 8U. A profundidade de instalação de um flatbox de 5U, 6U e 8U é de 570 mm.
Armários de servidor verticais

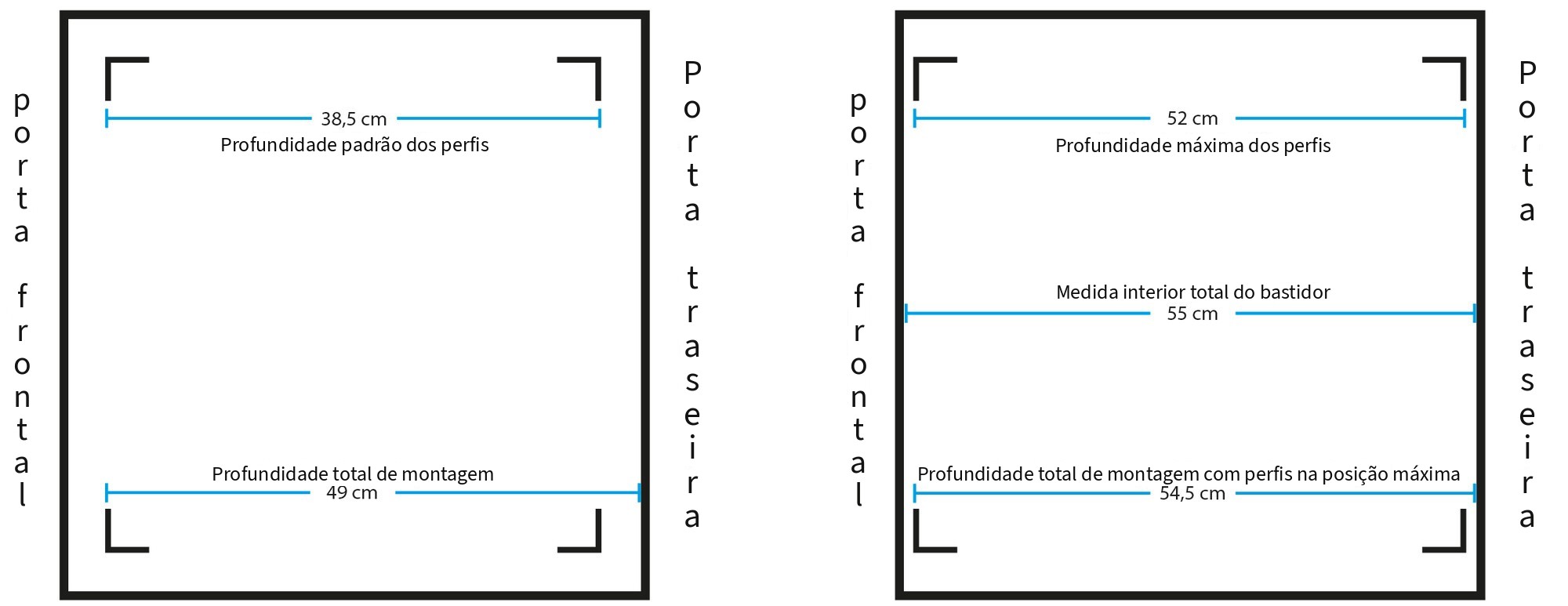

Armário para servidor vertical com 600 mm de largura e 600 mm de profundidade:
 |

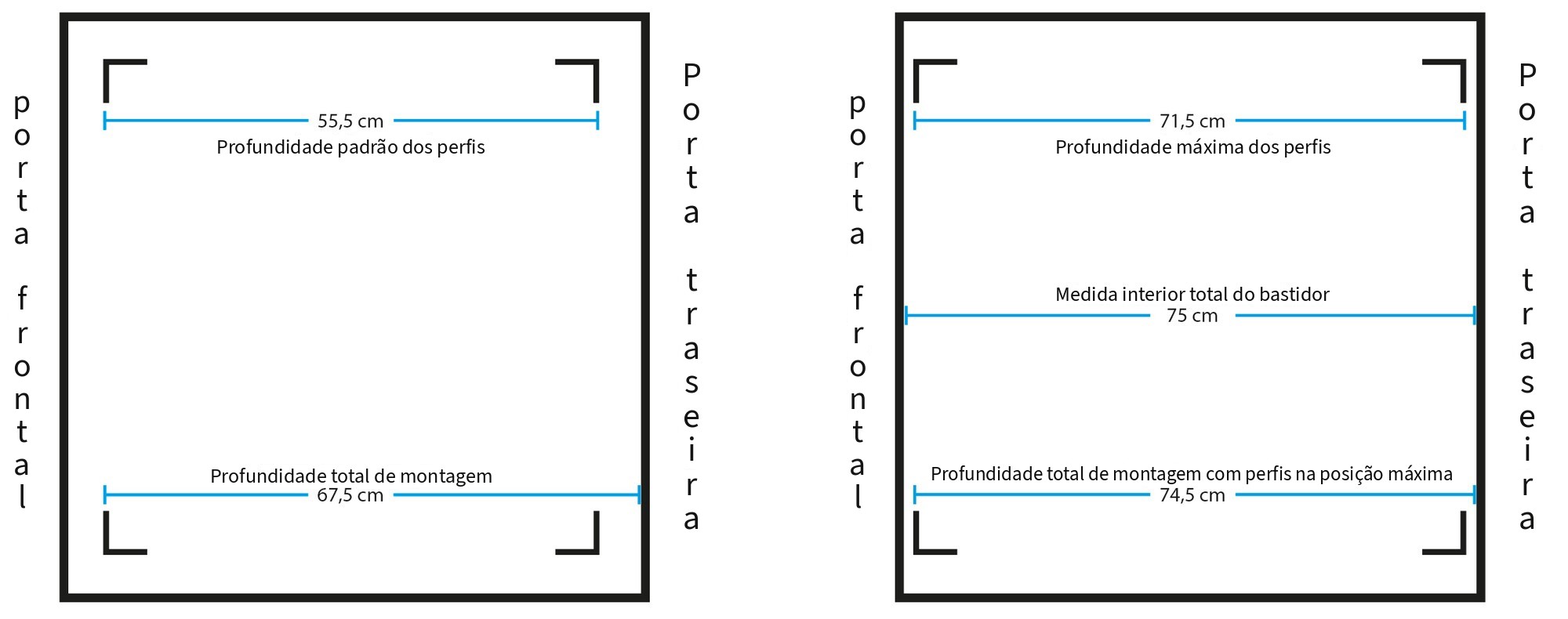

Armário para servidor vertical com 600 mm de largura e 800 mm de profundidade:
 |

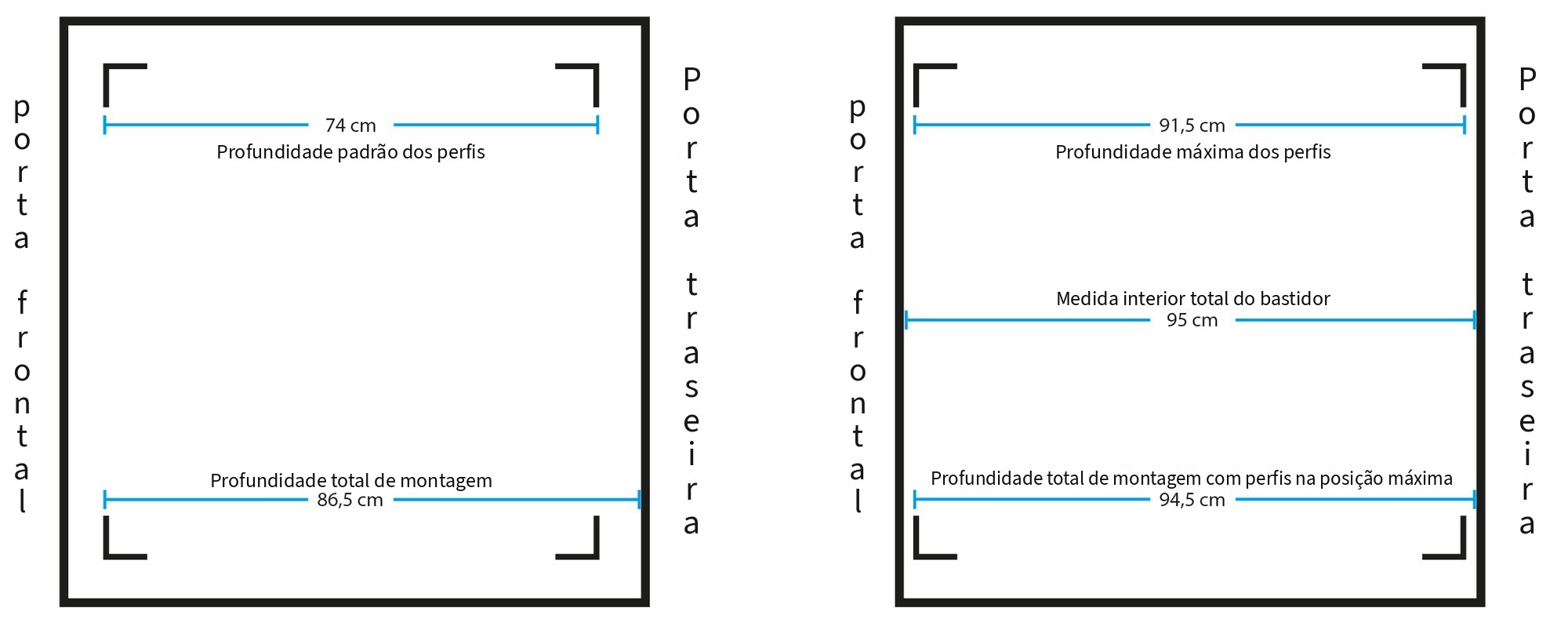

Armário para servidor vertical com 600 mm de largura e 1000 mm de profundidade:
 |

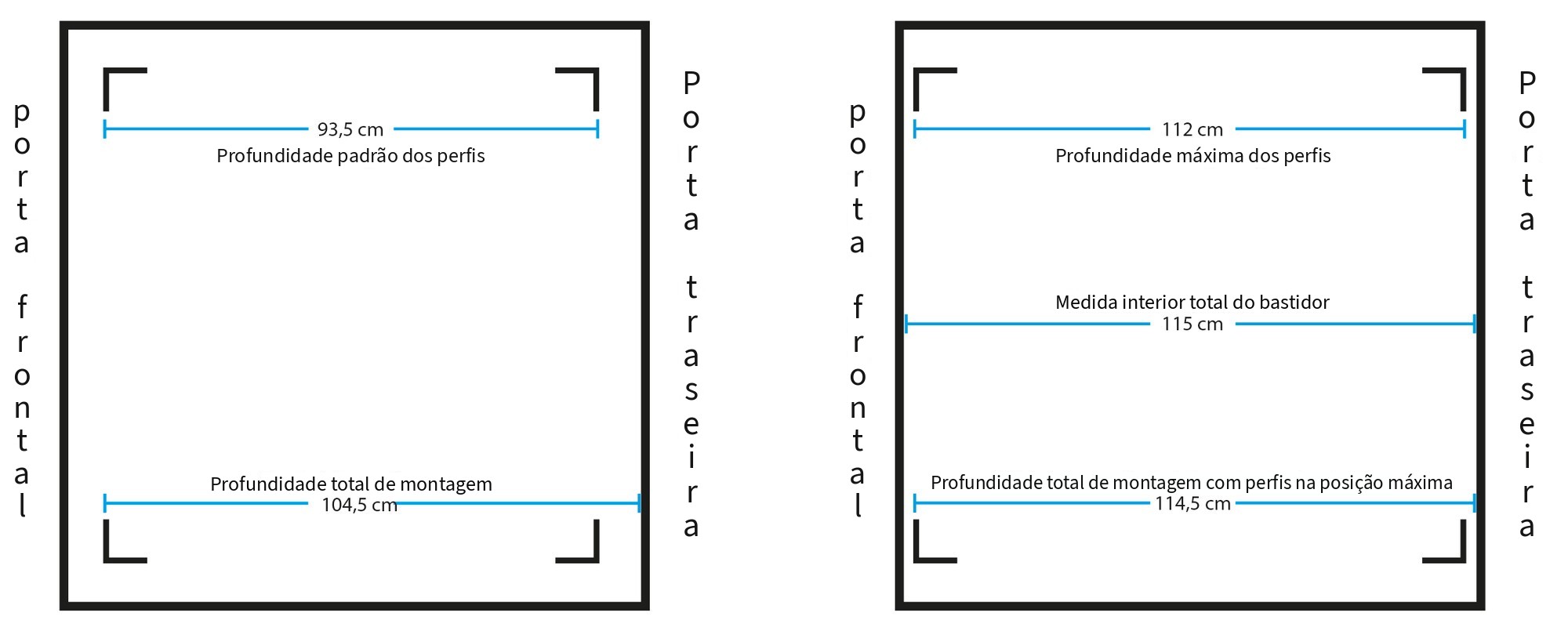

Armário para servidor vertical com 600 mm de largura e 1200 mm de profundidade:
 |

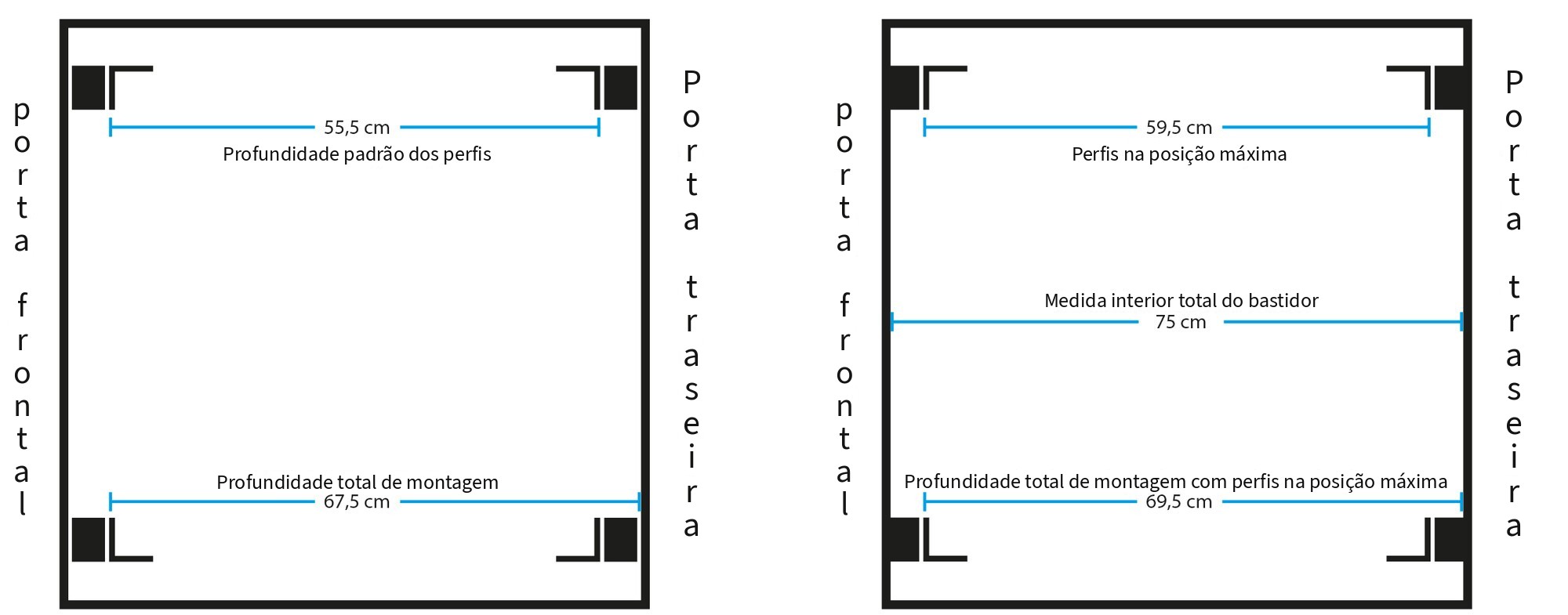

Armário para servidor vertical com 800 mm de largura e 800 mm de profundidade:
 |

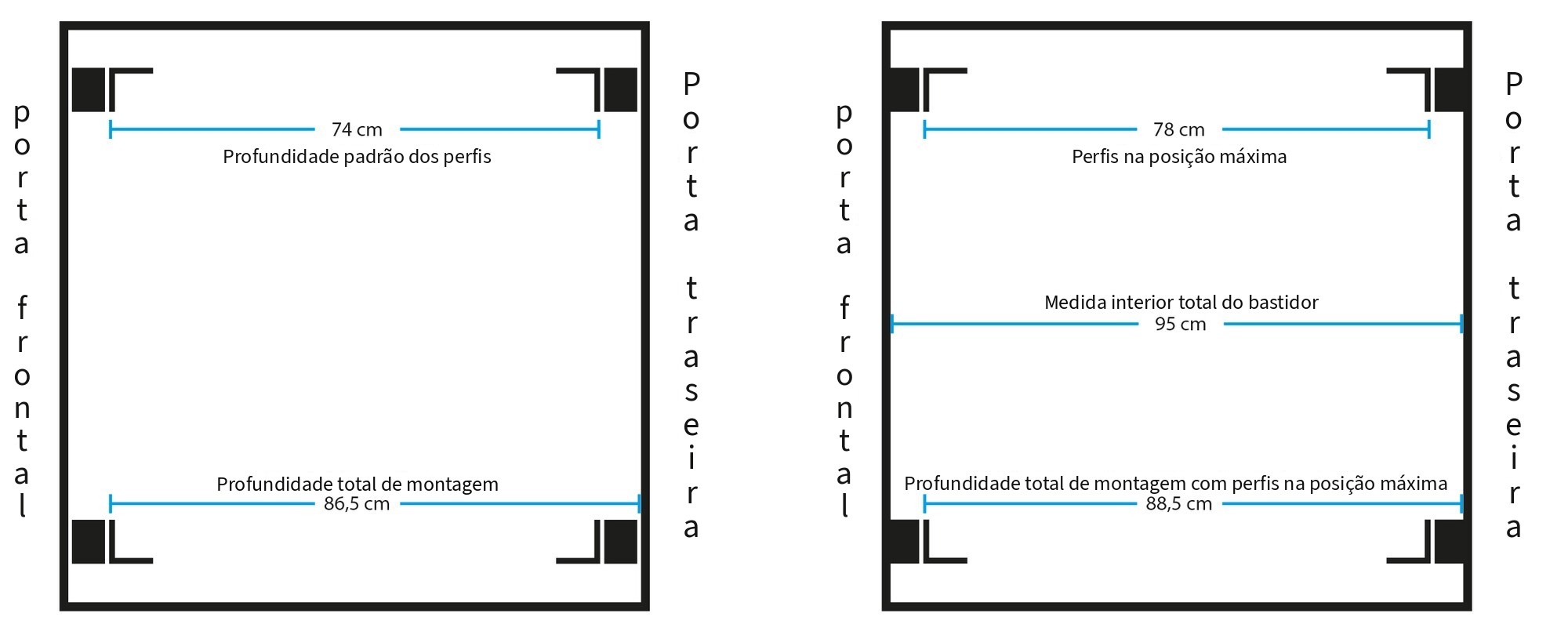

Armário para servidor vertical com 800 mm de largura e 1000 mm de profundidade:
 |

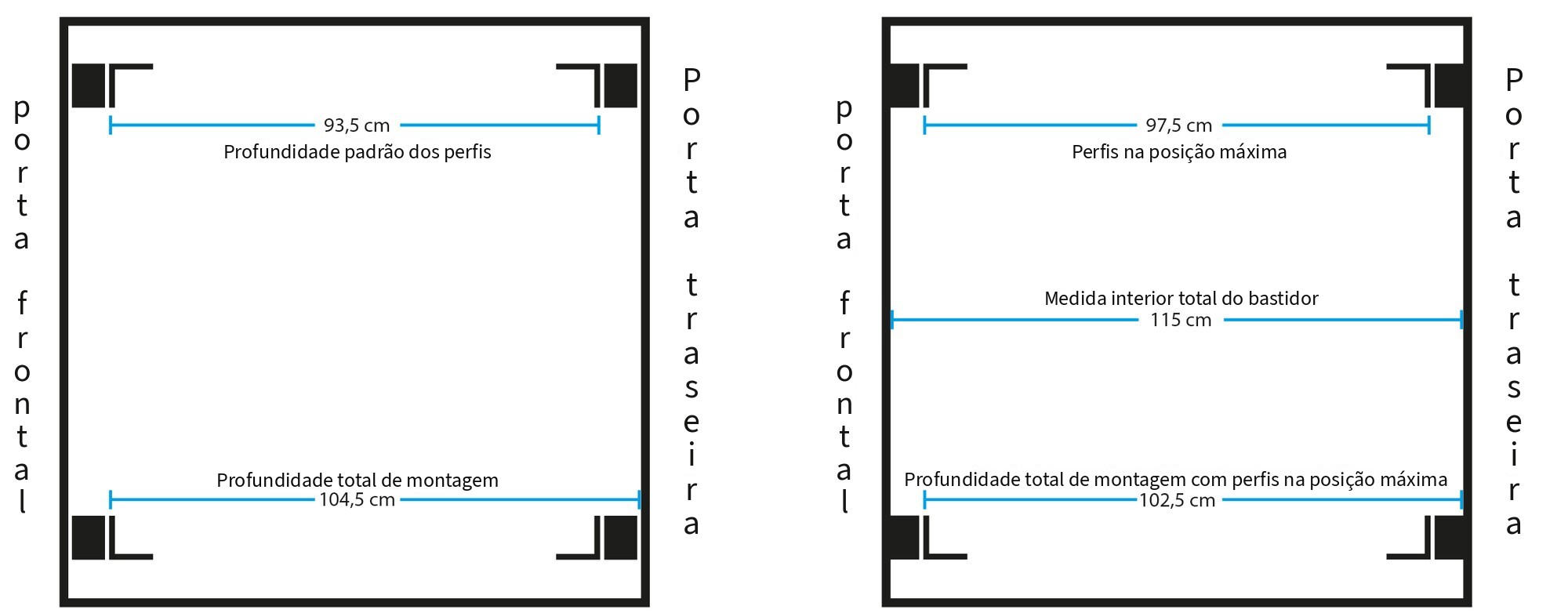

Armário para servidor vertical com 800 mm de largura e 1200 mm de profundidade:
|
