Comprou um bastidor de ligação e está ansioso para instalá-lo. Finalmente, a sua rede está pronta! Também encomendou prateleiras para dispositivos mais pequenos. Mas como fixar as prateleiras nos perfis de 19 polegadas? É muito fácil. Mostraremos passo a passo.
O que precisa?
- chave Phillips
- Opcionalmente Ferramenta super resistente para porcas de gaiola e Utensílio para porcas de gaiola
Disponibilizamos 3 tipos de prateleiras: prateleiras fixas, prateleiras deslizantes e prateleiras universais. Para cada tipo, mostramos-lhe como instalá-las no seu bastidor de servidores em poucos passos simples.
Instalação de prateleiras fixas DS-FH
Estas prateleiras são adequadas apenas para a nossa gama de bastidores para servidores e armários de parede. As prateleiras estão instaladas entre os perfis de 19 polegadas. A montagem das prateleiras DS-FH é feita da seguinte forma:
Passo 1
Retire a prateleira e o conjunto de porcas e parafusos da embalagem.
Etapa 2

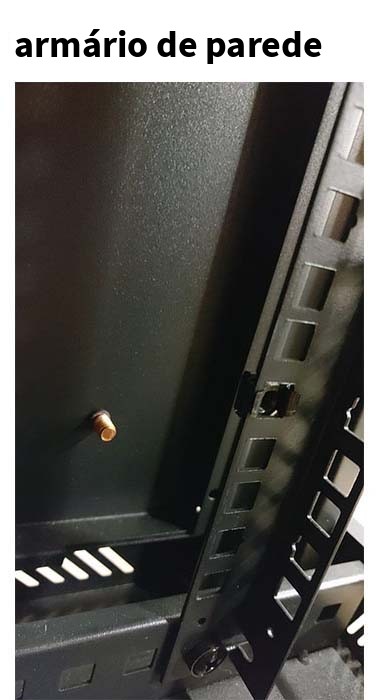

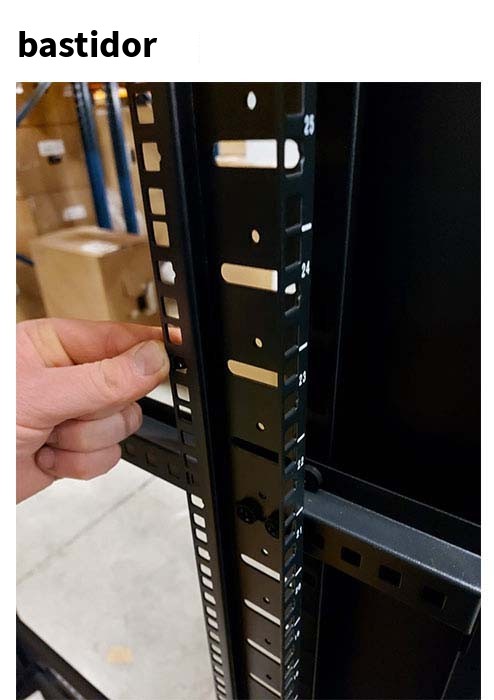

Os perfis de 19 polegadas do armário do servidor ou do armário de parede possuem recortes nos quais as porcas gaiola podem ser fixadas. Insira as porcas gaiola pelo exterior em todos os 4 perfis do armário do servidor. Faça-o na altura desejada. Isto é mais fácil com uma Ferramenta super resistente para porcas de gaiola .
Etapa 3

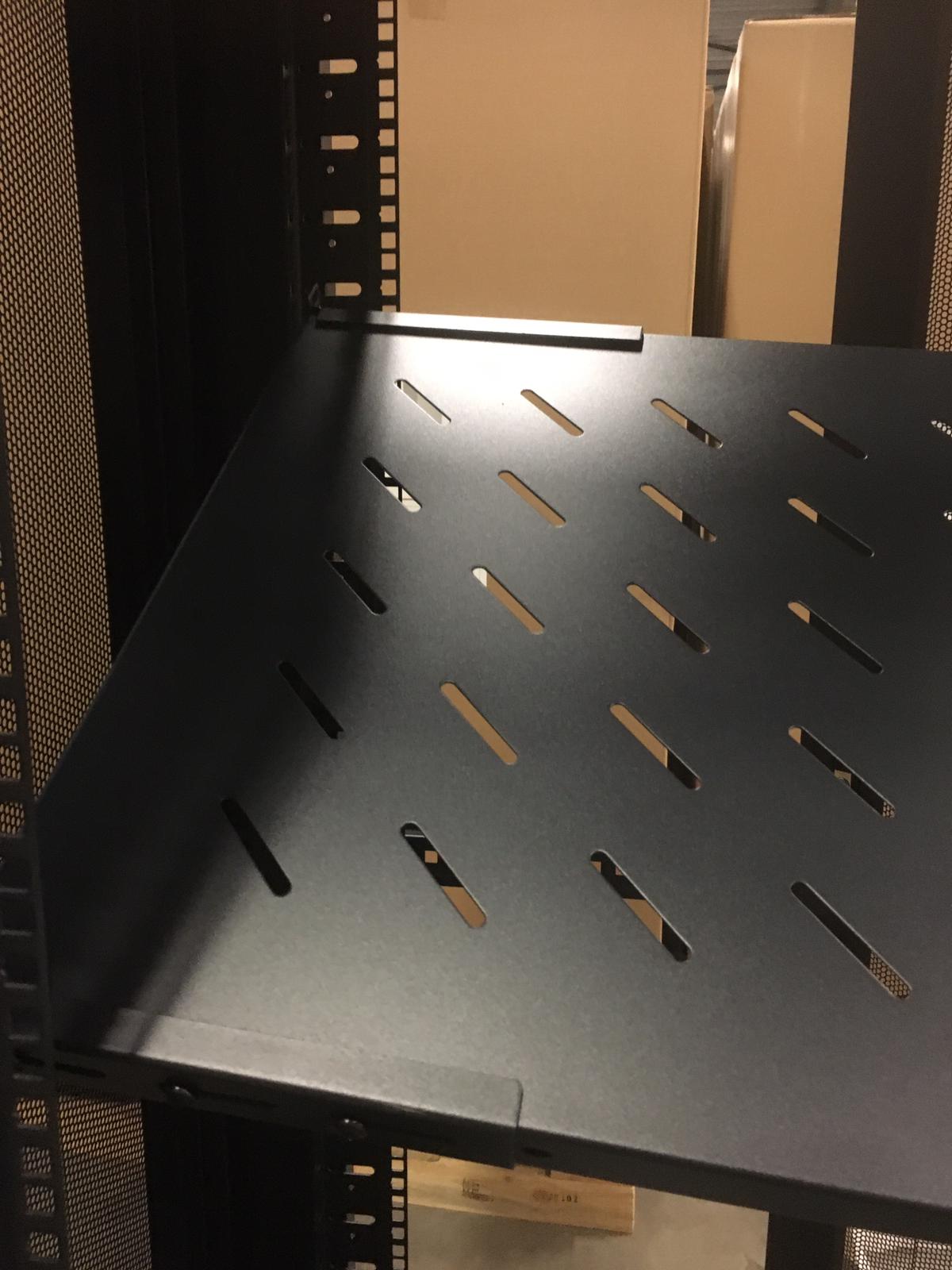

Em seguida, deslize a prateleira entre os perfis de 48 cm (19 polegadas) de modo a que a perfuração fique alinhada exatamente com a porca gaiola. Isto requer um pouco de força, uma vez que a prateleira fica firmemente presa entre os perfis. O ideal é inclinar ligeiramente a prateleira e posicioná-la entre os montantes pela frente. Depois, empurre a prateleira até que esta assuma a posição horizontal desejada.
Passo 4

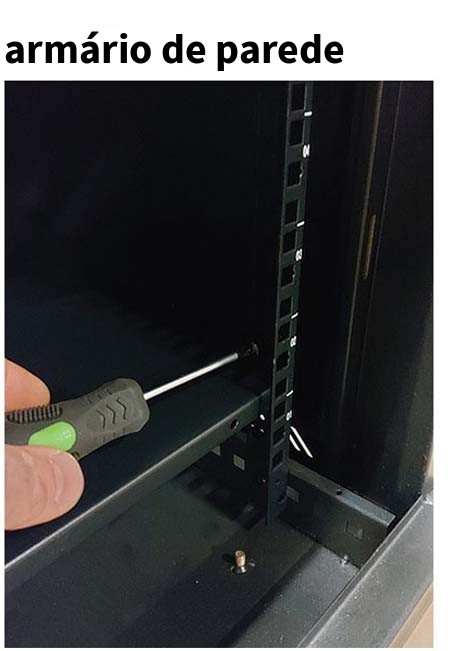

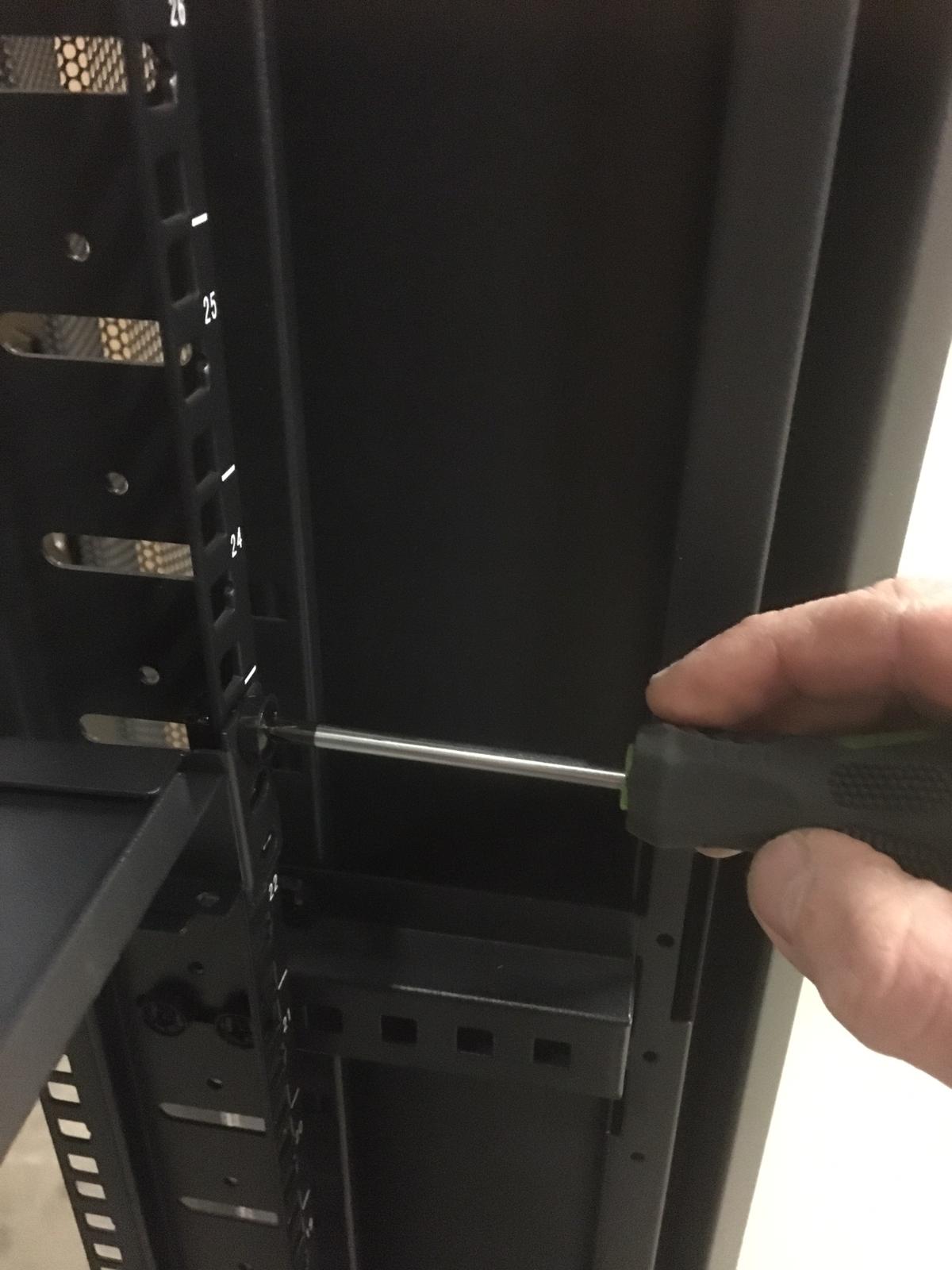

Aparafuse a prateleira no lugar com os parafusos de fixação fornecidos. Isto pode ser feito com uma chave de fendas Phillips ou com uma chave especial Utensílio para porcas de gaiola . A prateleira estará então pronta para utilização imediata.

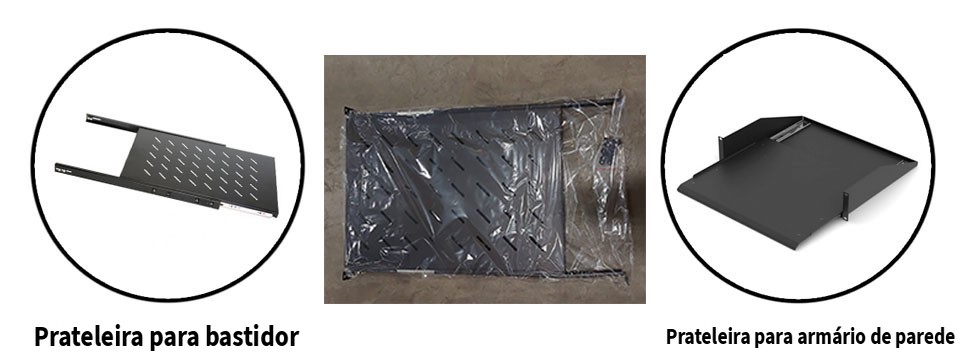

Conjunto de prateleiras deslizantes DS-UH
Estas prateleiras são adequadas apenas para a nossa gama de armários de servidor e de parede. As prateleiras estão fixas na parte frontal e traseira dos perfis de 19 polegadas. A montagem das prateleiras DS-UH é feita da seguinte forma:
Passo 1
Retire a prateleira, juntamente com as porcas e parafusos fornecidos, da embalagem.
Etapa 2
Coloque as porcas gaiola na parte frontal e traseira de todos os quatro perfis do armário do servidor. Faça-o na altura desejada.
Etapa 3

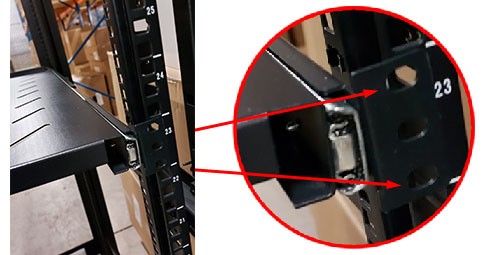

Coloque a prateleira entre os perfis de 48 cm de modo a que o recesso para as orelhas de montagem das porcas gaiola recém-instaladas fique alinhado. Utilize uma chave de fendas ou Utensílio para porcas de gaiola para apertar os parafusos nas porcas gaiola na parte frontal da prateleira.
Passo 4

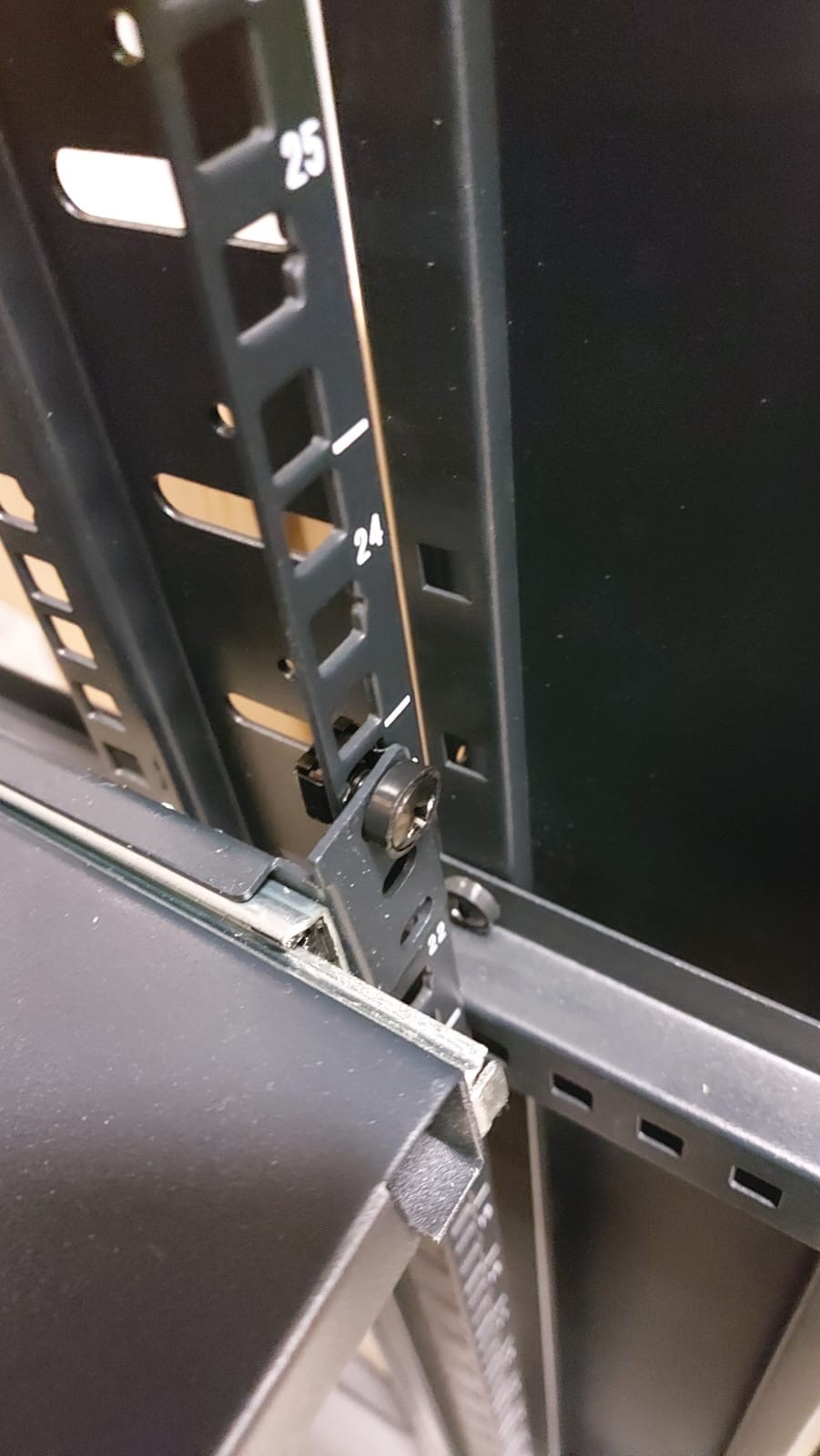

Deslize as guias telescópicas para fora, em direção aos perfis traseiros de 19 polegadas, até que o recesso para as orelhas de fixação das porcas gaiola que acabou de instalar esteja alinhado. Aperte as porcas gaiola. Repita o processo para todos os quatro perfis. A prateleira pode agora ser utilizada.

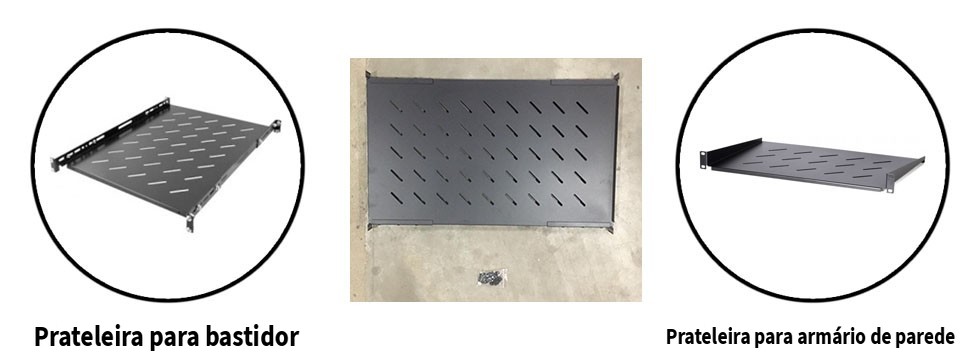

Conjunto de prateleiras universais DS-FO
Estas prateleiras são adequadas para todos os armários de parede e de chão de 19 polegadas. As prateleiras universais estão fixas na parte frontal e traseira dos perfis de 19 polegadas. A montagem das prateleiras DS-FO é feita da seguinte forma:
Passo 1
Retire a prateleira, juntamente com as porcas e parafusos fornecidos, da embalagem.
Etapa 2

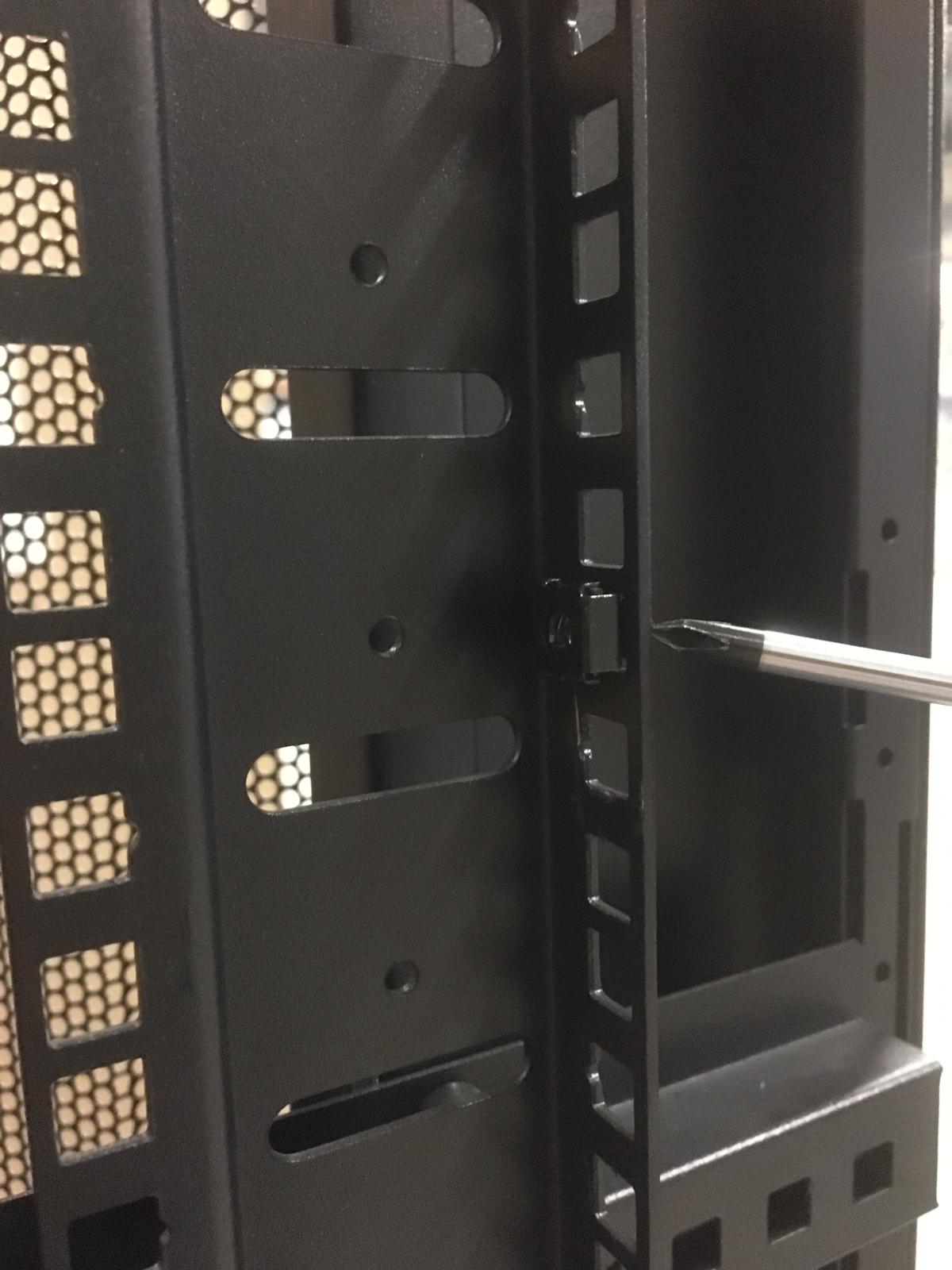

Coloque as porcas gaiola à altura desejada nas faces frontal e traseira de todos os quatro perfis. Faça-o na altura desejada.
Etapa 3
Posicione a prateleira entre os perfis de 48 cm de modo a que a perfuração para a porca gaiola fique alinhada. Aperte apenas as porcas gaiola na parte frontal.
Passo 4

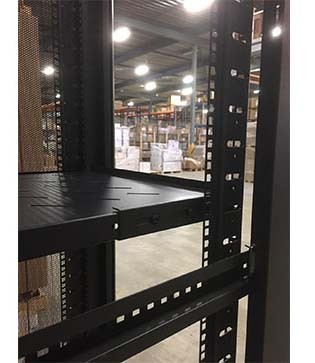

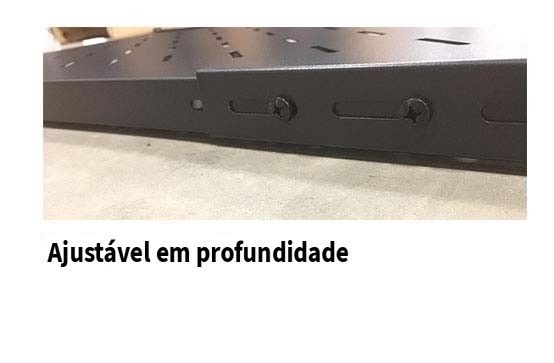

Os pontos de fixação traseiros da prateleira universal são ajustáveis em profundidade. Puxe-os até que os orifícios de montagem para as porcas gaiola estejam alinhados com os perfis. Aperte as porcas gaiola na parte traseira. A prateleira está agora pronta a utilizar.
