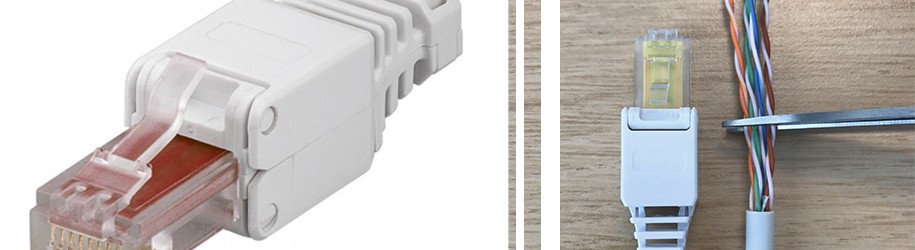

Neste artigo, explicamos os passos para montar um conector RJ45 sem ferramentas num cabo de internet. Ao contrário de um conector RJ45 padrão, não é necessário um alicate de cravação para cravar um conector RJ45 sem ferramentas no cabo.
Pode ler como ligar um conector padrão a um cabo de internet no nosso blogue "Como montar um cabo UTP?".
O que precisa?
- Um Cabo Cat5e em bobine ou Cabo Cat6 em bobine
- Um conector Conector RJ45 Cat5e UTP sem ferramentas ou Conector RJ45 Cat6 UTP sem ferramentas

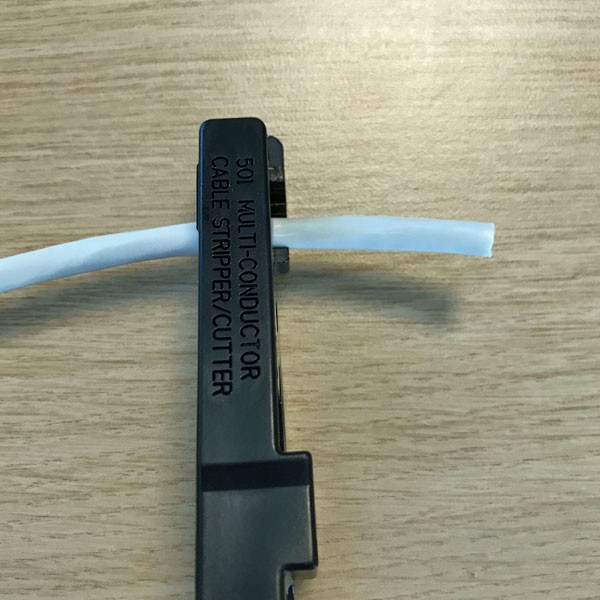

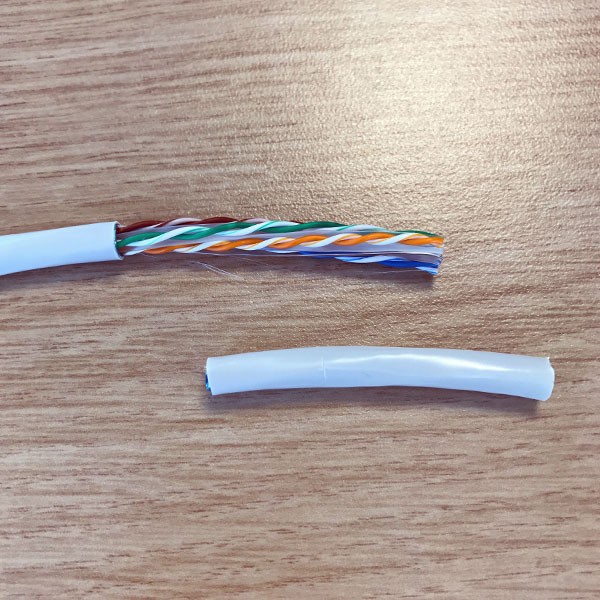

Passo 1 – Desencape o cabo de modo a que os pares de fios fiquem visíveis.
Pode utilizar um decapador de cabos para cortar a cobertura do cabo.
 |  |
Aqui pode ver claramente quatro pares de fios:
1: Branco-Azul e Azul
2: Branco-Laranja e Laranja
3: Branco-Verde e Verde
4: Castanho-branco e castanho

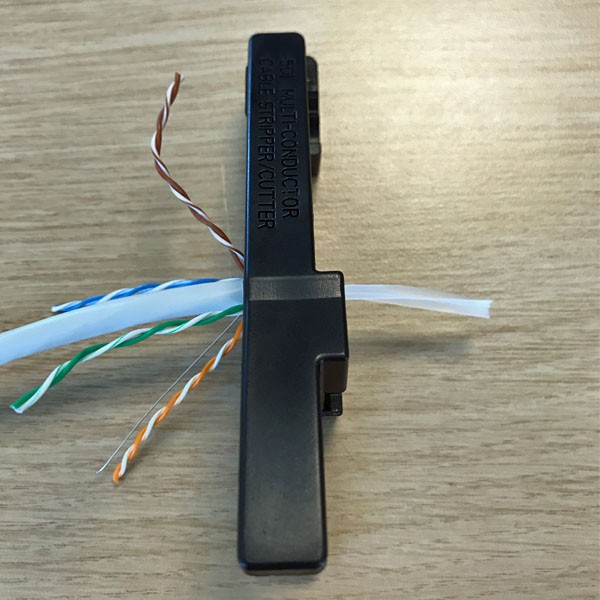

Passo 2 – Retire a "cruz branca" do cabo.
Dobre os pares de fios para baixo para cortar a "cruz branca" no meio do cabo, utilizando o decapador de cabos.
 |

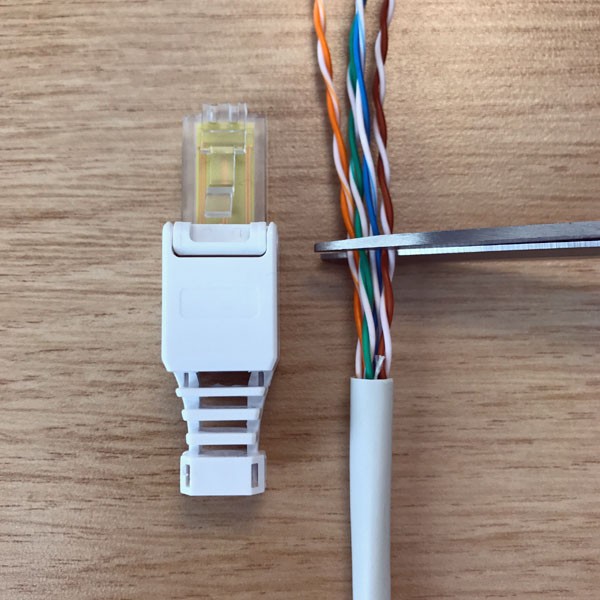

Passo 3 – Corte os pares de fios a direito e no tamanho desejado.
 |

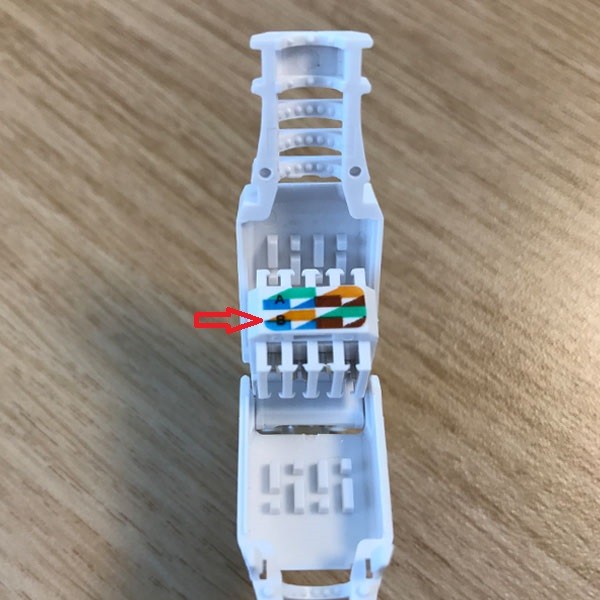

Passo 4 – Organize os fios pela ordem de cores correta, de acordo com o padrão B.
 | Fila superior - padrão B 1: Branco-Laranja 2: Laranja 3: Branco-Verde 4: Verde Fila inferior - padrão B 5: Azul 6: Branco-Azul 7: Castanho 8: Branco-Castanho |

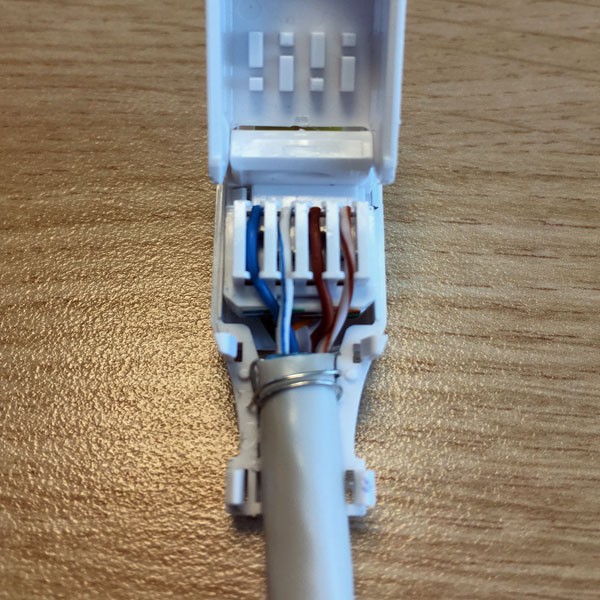

Passo 5 – Deslize os pares de fios para o interior do conector sem ferramentas.

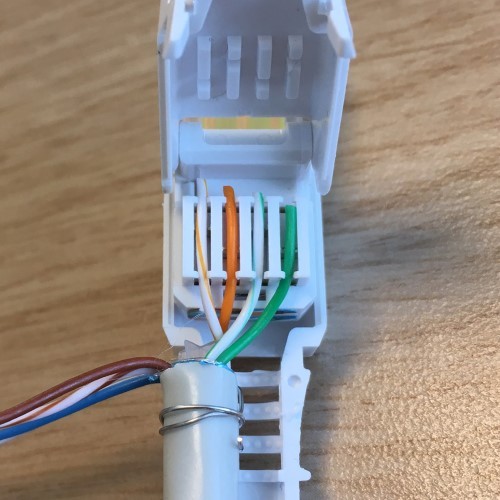

Siga a sequência de cores de acordo com o padrão B. Na imagem da esquerda, vê a sequência de cores superior dos fios, conforme explicado no passo 4, e na imagem da direita, após inverter o conector, a sequência de cores inferior dos fios, também conforme explicado no passo 4.
 |  |

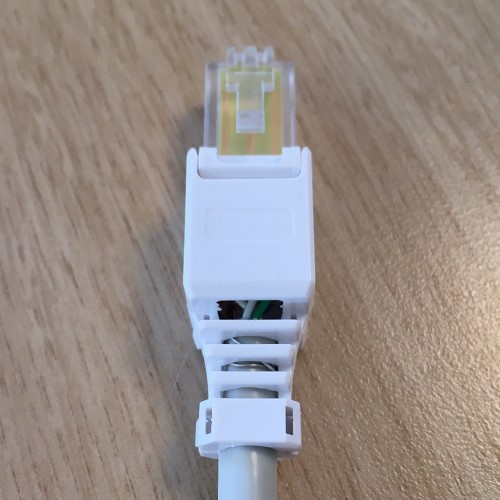

Passo 6 – Aperte o conector sem ferramentas para o fechar.
 |
