Os keystones são extremamente úteis para equipar um painel de ligação com as ligações necessárias. Desta forma, não está dependente de um painel de ligação que tenha, por exemplo, apenas ligações Cat5e RJ45.
Os keystones são extremamente úteis para equipar um painel de ligação Keystone com as ligações necessárias. Desta forma, não está dependente de um patch panel que tenha, por exemplo, apenas ligações Cat5e RJ45.

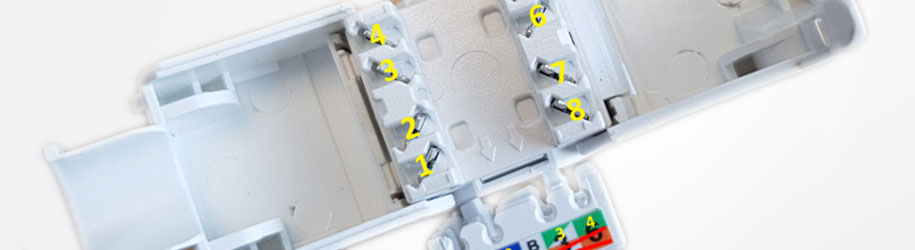

Sequência de cores dos keystones
Os conectores Keystone estão disponíveis em diversas variantes. Um conector Keystone pode ser utilizado para terminar diferentes tipos de cablagem de dados. O cabo está ligado a uma régua LSA na parte traseira ou interior do conector Keystone. Os oito fios do cabo são fixados aos oito pontos de ligação através de uma alicates LSA . As réguas LSA apresentam sempre uma sequência de cores A e B. No entanto, pode haver confusão em relação a isto com os diferentes conectores Keystone. A sequência de cores pode variar de um conector Keystone para outro, ou não é totalmente claro quais os pontos de ligação que correspondem a cada cor.
Passo 1 - Utilize um cabo rígido
Se optar por utilizar pedras angulares , é importante garantir que utiliza um cabo com um núcleo rígido (cabo rígido). Os cabos com núcleo flexível (cabo flexível) não podem ser ligados às réguas LSA. Isto porque todos os fios de cobre soltos e muito finos nos pares de condutores de um cabo flexível não podem ser ligados corretamente com a ferramenta LSA.
Passo 2 – Aplicar o padrão B
Como discutido anteriormente, os conectores Keystone possuem uma régua LSA com duas sequências de cores, indicadas por A e B. Na Europa, o padrão B é sempre aplicado como padrão. Assim, ao ligar um cabo rígido ao conector Keystone, deve ser seguida a sequência de cores indicada por B. No entanto, esta sequência de cores pode variar de um conector Keystone para outro, e é aí que a confusão costuma surgir. Ao efetuar alterações numa rede existente, por exemplo, ao terminar os cabos de forma organizada na estação de trabalho, verifique a caixa de terminais para ver qual o código de cores aplicado.
Passo 3 – Ligue os pares de fios aos pontos de ligação corretos.
Nas imagens abaixo, explicamos qual a sequência de cores que pode utilizar para cada keystone.

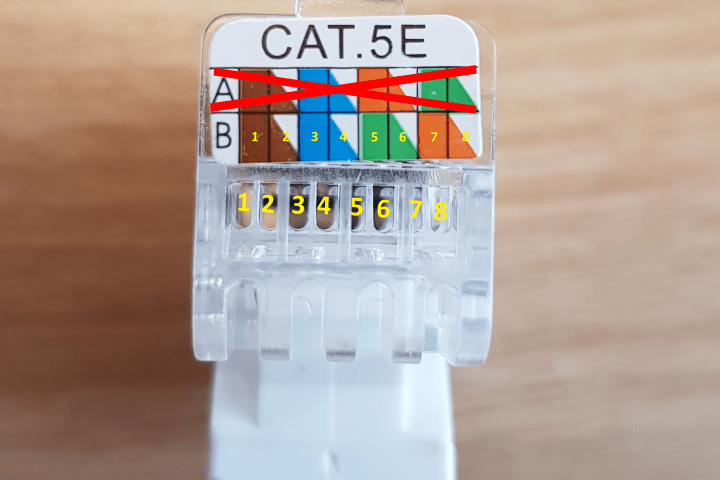

Keystone Cat5e UTP Connector - Sem ferramentas (DS-KC-UTP5-TL)
 | 1: Castanho 2: Castanho-branco 3: Azul 4: Branco-Azul 5: Verde 6: Branco-Verde 7: Laranja 8: Branco-Laranja |

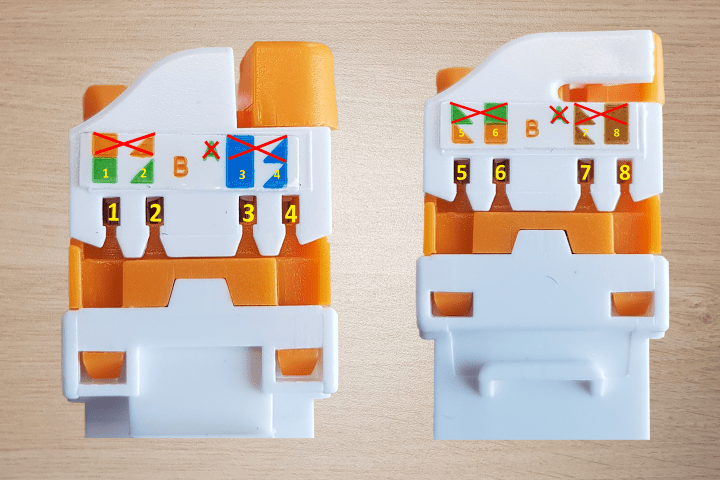

Keystone CAT6 UTP Connector - Torção sem ferramentas (DS-KC-UTP6-TL-T)
A sequência de cores abaixo aplica-se ao seguinte keystone, para além do DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Lado 1 1: Verde 2: Branco-Verde 3: Azul 4: Branco-Azul Lado 2 5: Branco-Laranja 6: Laranja 7: Branco-Castanho 8: Castanho |

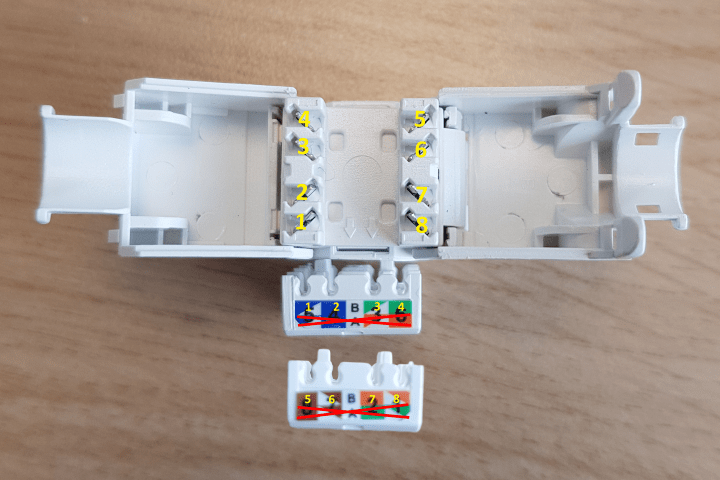

Conector Keystone UTP Cat6a (DS-KC-UTP6A-RJ45)
A sequência de cores abaixo aplica-se não só ao DS-KC-UTP6A-RJ45, mas também ao seguinte keystone: DS-KC-STP6A-TL.
 | 1: Branco-Azul 2: Azul 3: Branco-Verde 4: Verde 5: Castanho 6: Castanho-branco 7: Laranja 8: Branco-Laranja |

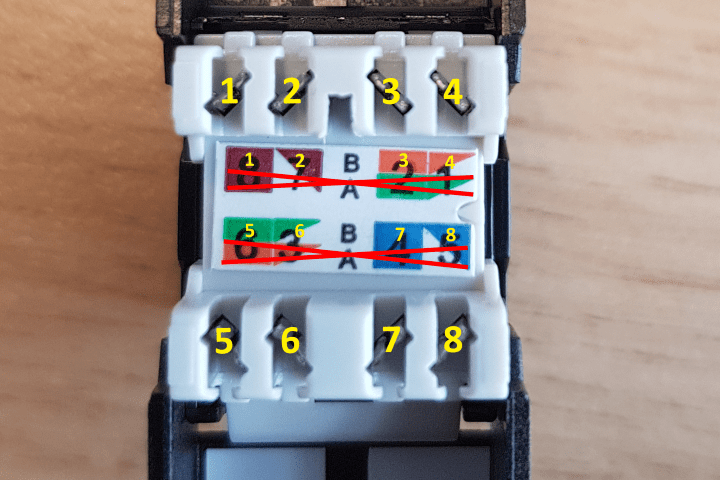

Conector Keystone UTP CAT6a - Sem ferramentas (DS-KC-UTP6A-TL)
A sequência de cores abaixo aplica-se ao seguinte keystone, para além do DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Castanho 2: Castanho-branco 3: Laranja 4: Branco-Laranja 5: Verde 6: Verde-Branco 7: Azul 8: Branco-Azul |

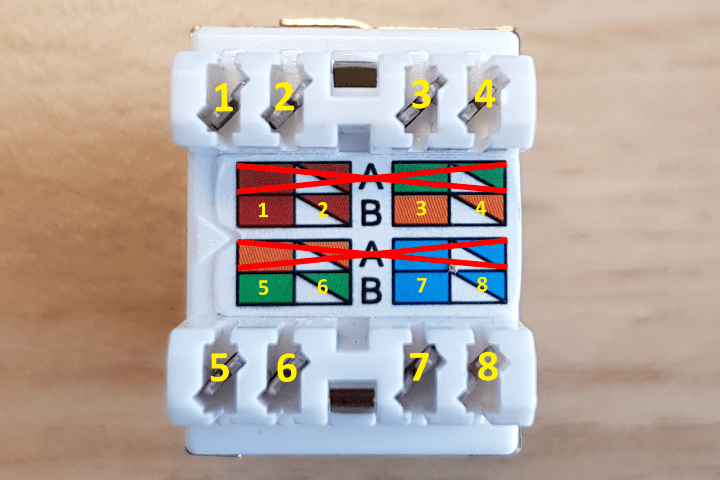

Conector Keystone CAT6 STP - LSA Angulado (DS-KC-STP6-LSA-A)
A sequência de cores abaixo aplica-se aos seguintes keystones, para além do DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Castanho 2: Castanho-branco 3: Laranja 4: Branco-Laranja 5: Verde 6: Branco-Verde 7: Azul 8: Branco-Azul |

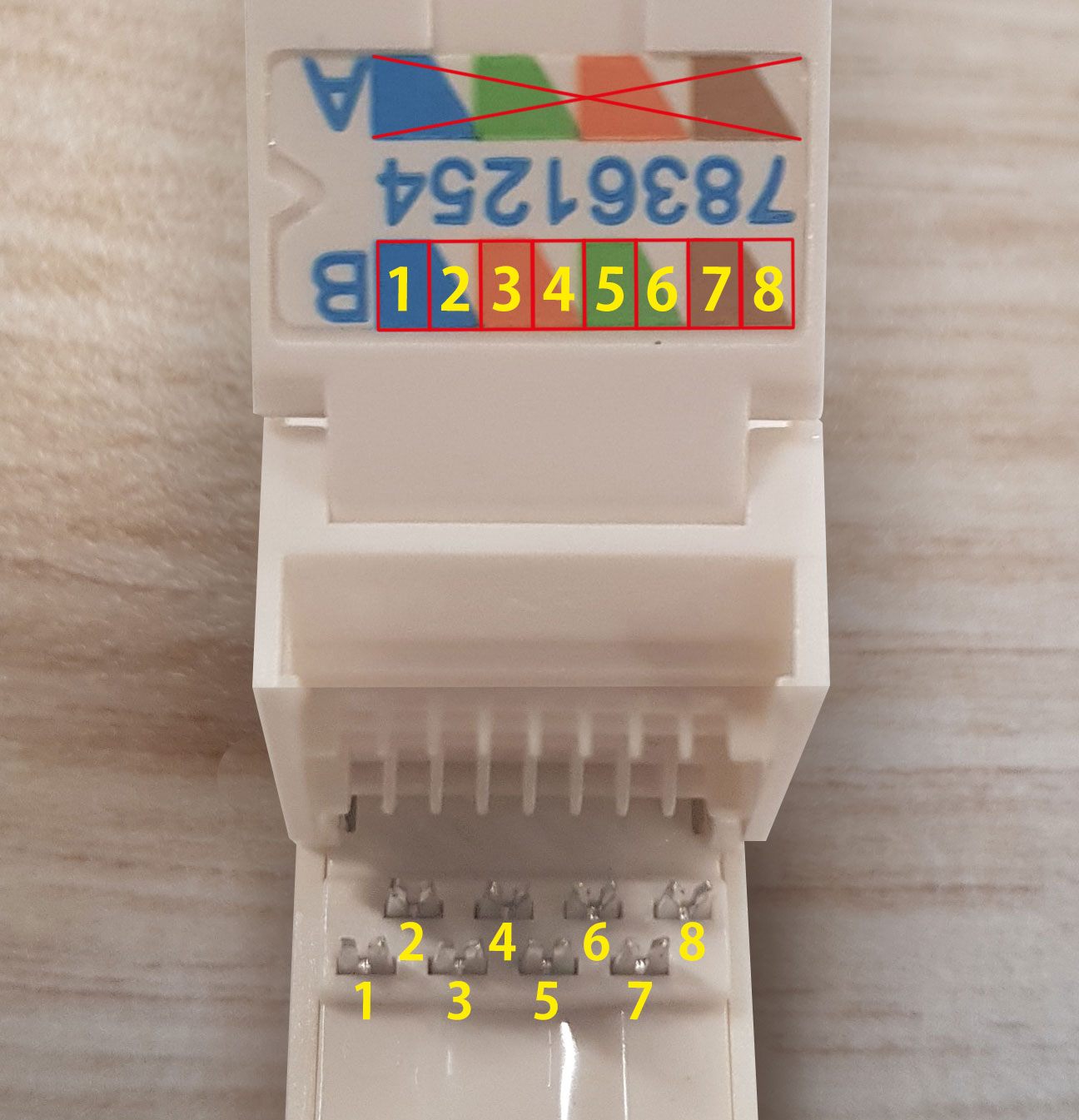

Keystone CAT6 UTP Connector - Sem ferramentas (DS-KC-UTP6-TL)
 | 1: Azul 2: Branco-Azul 3: Laranja 4: Branco-Laranja 5: Verde 6: Branco-Verde 7: Castanho 8: Branco-Castanho |
Passo 4 – De seguida, fixe os pares de fios utilizando a ferramenta de inserção (exceto para os conectores keystone sem ferramentas).
Tem a certeza de que determinou a ordem correta? Em seguida, fixe os pares de fios utilizando a ferramenta de inserção. Os pares de fios estão agora fixos nos pontos de ligação.
Feito isto, o keystone estará pronto a usar.
